什么是硅酸盐水泥?它是如何制造的?

硅酸盐水泥(PC)是一种细粉末，由石灰石和粘土矿物在窑中加热而成，形成熟料。熟料研磨成细粉，加入少量其他物料。它是世界上最常用的水泥类型。用作混凝土、砂浆、灰泥等的基本原料。它被命名为波特兰水泥，因为它与在英国多塞特的波特兰岛发现的波特兰石相似。

在PC制造中使用的各种原材料是

1.钙质岩石(CaCO3 > 75%，如石灰石、泥灰岩、白垩)

2.泥质岩石(CaCO3 < 40%，如粘土和页岩)

3.无性岩质(40-75%CaCO3，如粘土石灰石，粘土泥灰岩)

硅酸盐水泥的化学成分

在水泥中，氧化物含量约为90%。普通硅酸盐水泥的氧化物组成如下:

普通的名字	氧化	缩写	适当成分限制(%)
石灰	曹	C	60 - 66
硅	二氧化矽	年代	19-25
氧化铝	氧化铝	一个	3 - 8
铁的氧化物	Fe2O3	F	1 - 5
镁	分别以	米	0 - 5
碱
苏打水	Na2O	N	0.5 - 1
碳酸钾	K2O	K	0.5 - 1
三氧化二硫	SO3		1 - 3

S.no	项	百分比
1.	曹	63.6
2.	二氧化矽	20.7
3.	氧化铝	6
4.	Fe2O3	2.4
5.	SO3	1.4
6.	分别以	2.4
7.	Na2O	0．1
8.	K2O	0.7
9.	点火损失	1.3
10.	不溶残渣	0.3
11.	免费的曹	1.1

的名字	化学公式	缩写	百分比
硅酸三钙	三曹。二氧化矽	c3植物	51
硅酸二钙	2曹。二氧化矽	in	23
铝酸三钙	三曹。氧化铝	C3A	8
Tetracalcium aluminoferrite	4 cao.al2o3.fe2o3	C4AF	9

1.硅酸三钙

它在加水后迅速硬化，并负责初始凝固和早期强度。

2.硅酸二钙

它会慢慢变硬。C3S对强度的影响随着龄期超过一周而增加。

3.铝酸三钙

在最初的几周，它有助于力量的发展。在PC的四种化合物中，它首先水化。由于它产生高热，也与含有中高硫酸盐浓度的土壤和水发生反应，它被认为是PC中最不理想的组成部分。

4.Tetracalcium aluminoferrite

它的水化速度非常快，但对混凝土的强度贡献很小。它降低了熟料温度，即熟料形成的温度。

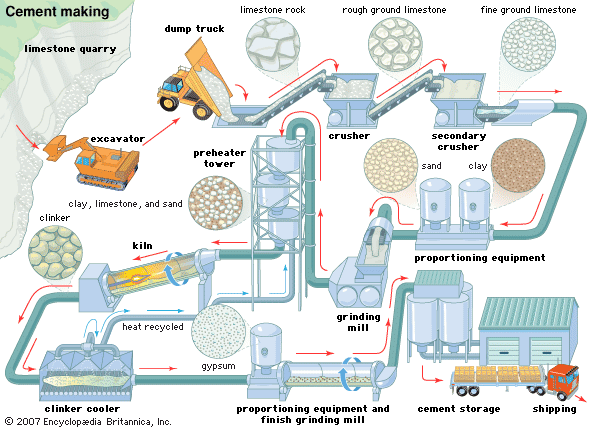

硅酸盐水泥(PC)的制造

1. 首先，将从源头获得的原料还原为细颗粒大小。
2. 原料以这样的方式进行混合和混合，使其产生均匀的化学成分，含有碳酸钙(CaCO3)、二氧化硅(SiO2)、氧化铝(Al2O3)、氧化铁(Fe2O3)等。
3. 现在将混合好的原料混合物加热到一定温度，使其中所有的水分以蒸汽或水蒸气的形式逸出。
4. 干燥的原料混合物加热到8000摄氏度。在这个温度下，碳酸钙分解成氧化钙(称为游离石灰)和以气体形式逸出的二氧化碳。
5. 当温度上升到8000C以上时，硅酸盐水泥的主要活性化合物开始形成。这个过程在1400-16000C之间完成。最终得到的产品是PC熟料。通常1吨熟料是由1.8吨原料生产出来的。
6. 这样生产出来的水泥熟料冷却到60到1500摄氏度，然后储存起来。
7. 然后加入少量石膏将熟料磨成规定的细度。石膏的加入控制了成品水泥的凝结时间。
8. 最后，成品水泥被储存在筒仓中一小段时间，然后再被送到客户手中。

• 原料的破碎、筛选和储存。
• 原料配比计算。
• 通过混合制备原料混合物
• 将原料混合料送入回转窑。
• 100c:自由水的蒸发。
• 150-300℃:更牢固的水的蒸发。
• 600℃:MgCO3—> MgO + CO2
• 900℃:CaCO3—> CaO + CO2
• 石灰和粘土开始发生反应。
• 1300度C:主要化合物形成的开始。
• 1400-1600℃:完工温度(熟料形态有C3A、C2S、C3S、C4AF)
• 熟料的冷却和储存。
• 熟料是用石膏磨碎的。
• 水泥的储存和销售。
