什么是CAD——计算机辅助设计?

介绍

在现代时代,每个人都需要更多的工作,在不断的时间和最好的质量。每个组织都希望在显著的时间和产品成本中提高其生产力。随着时间的流逝,各行各业都在向数字化转型。不能保持精确度和时间连续性的旧而重的机器。一台机器可以节省许多人的工作,保持经济速度。这只需要几个熟练操作这些机器的操作人员。

什么是CAD——计算机辅助设计

CADD是计算机辅助绘图和设计的缩写。一般称为CAD。包含一个产品制造的完整过程。这些被分为三个部分……

1.计算机辅助设计

制造的基本和初始要求是CAD。在形式上,它是用来绘制物体草图的。利用这些软件可以进行二维和三维设计。这些都是由各种各样的工程师使用,如机械,电气,民用和电子等。它允许您通过2D或3D绘图的方式在系统上暗示您的想法。

AutoCAD,SolidWorks,和Creo是一些计算在CAD类别的软件。

2.CAE

它代表计算机辅助工程。通过这样,工程操作的测试就像应用的产品是多么的可靠和它的强度,机械性能是由这个来控制和检查的。

Ansys、Hyper mesh、NS NXT等都是CAE软件的实例。

3.凸轮

这是计算机辅助制造的缩写。当设计创建和测试完成后,对象就被处理以进行制造。这些就是用于生产最终产品的自动化机器。

NX凸轮,SolidCAM是凸轮软件的例子。

历史

计算机的早期设计过程开始于50年代。系统设计的最初想法是通过保罗·J·汉拉蒂博士,1950年.它只能画线,在电脑上设计机械部件也很有意义。

此后,许多研究人员和组织开始着手研究。1957年,麻省理工学院(MIT)的研究人员提出了一个新的想法,通过使用编码使其可编程,这些程序将使设计工具成为可能。

还读:

现代计算机辅助设计

在观察了它的流行和分析了它的未来好处之后,许多研究已经开始,组织开始投资改进设计软件。在1960年到1980年期间,许多设计工具被添加进来,这些工具非常有效,其中一些至今仍在使用。

最令人惊讶的事实是,它们只能在16位PC上运行。随着时间的推移,PC的改进和来与特定的功能在刷新形式。

AutoCAD时代

一家软件公司欧特克1982年代表CAD系统软件。根据当天的需求,它有足够的功能。1986年,PC世界杂志称它为世界上最好的设计软件,这一称号至今仍在继续。

该软件使用相同的工具和功能工作了10年,在1993年,它帮助了3D建模功能,为设计师带来了惊人的效果。它允许从不同的角度获得更好的不同的观点。

通过3D建模来重新设计项目是非常容易的,并且可以在设计中做出必要的改变。CAD组织仍在努力,每年都会推出一些新的功能和工具。

CAD是什么?

什么是计算机辅助设计

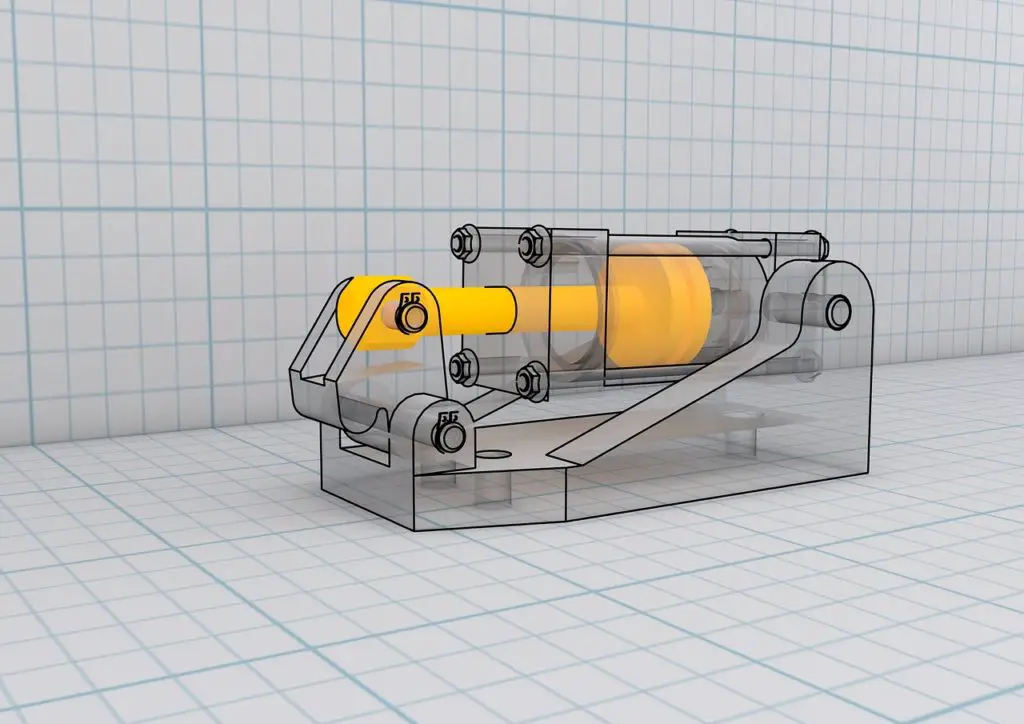

确切地说,CAD是一种专业人员、工程师、建筑师和产品设计师使用的设计和绘图软件。

它使计算机系统能够画出复杂的设计,手工绘制可能要花好几个小时,但使用键盘和鼠标只需几分钟。它赋予并传达了……的重要作用。

  • 创建
  • 发展
  • 修改
  • 分析和

优化设计和制造活动。

通过使用这些软件,可以很容易地绘制2D和3D图纸。在AutoCAD中,有时需要花时间进行3D绘图,因为3D建模工具并不熟练,而且对绘图人员不太友好。我们需要针对不同的设计开发不同的软件。在现代市场上,可以根据我们的需求选择不同类型的软件。行业并没有使用所有的工具,他们只使用特定的和集中的工具。为工业经济考虑而购买的软件。这些都是非常昂贵的,明智的投资是赠款需要的。

为什么CAD ?

该技术用于对象的设计和绘图,因为使用该软件可以很容易地在系统上进行设计,并使用良好的图形质量。

电脑辅助设计减少了生产时间和成本,提高了生产效率。创造性的想法可以被实施,并能够制作复杂的模型。成品模型可以在设计前后一起重新设计。它对产品管理有很好的认识,所以没有必要担心它的库存。另一个优点是它可以在一秒钟内从一个办公室转移到另一个办公室。

在生产过程中,您可以重新设计模型并进行开发,以节省生产时间和成本。这些都是它的优势,延长了生产率和工业投资。

初始设计是在修改分析开始后,通过设计软件来准备的,在修改分析中,需要的变更被传达出来。用于分析的额外软件也可使用的测试操作应用阐明各种机械性能和强度,产品的性能。有各种工具用于优化和根据客户要求更改产品的属性。这是设计的一个非常重要的阶段,如果它不能以一种良好的方式进行,最终可能会失败,并不能克服组织对产品质量的要求。因此,产品质量完全取决于优化过程,优化过程可以使产品更强大,也可以改变产品的内在属性。

当优化或分析过程完成后,计算机辅助制造软件的作用就开始了。这些可以计算机数字控制(CNC)机床或与动态数控机床一起使用。它们是基于程序的数字机器,由操作员代表给定的程序运行。

还读:

潜在的用途

计算机集成制造具有巨大而广泛的用途。这包括计算机辅助工程和有限元分析(FEA)过程。

有限元分析包括设计分析和非常精细和准确的元素测试过程。它可以观察到设计中的微小缺陷,并通过有限元分析用精确的点来表示。

凸轮型软件指导CNC和DNC机床。这些机器由能够阅读设计的专业操作人员操作。

CAD系统用于绘制照片的真实感渲染。

这些作为产品数据管理-

在经营管理中,它对经济生产起着有效的作用。管理行业的投入产出率。通过这种质量,它还能保持对库存的关注。

它还可以作为文档管理器。因为有时管理硬拷贝变得至关重要,所以它以软数据的形式保存这些信息。它可以防止黑客的想法。

类型

在早期,它只能绘制2D图纸,但几天后,技术和智能设备开始知道了。这些是更熟练的,这是3D绘图的时间,这是一个广泛和改进的形式的2D设计。2D图纸无法显示每个部分和对象的不同视图,所以有必要使用不同的视图,这是真正的使用3D工具。它允许看到物体的等距视图。

这些软件没有任何基本类型,但进一步,我们将根据其操作、使用和属性对这些进行分类……

1.二维绘图

在此基础上,将只在两个轴上工作的软件放置。无法显示等距视图。

2.3 d的固体

在这种情况下,对象变成了现实世界的对象。

3.参数固体

这些设计是先进的3D模型。在这种情况下,对象可以根据我们的需求进行修改。每一种操作都不是每一种软件都很流畅,使用AutoCAD和绘制3D模型变得非常困难。也很难画出复杂的设计并进行修改。

但是像SolidWorks和Creo这样的设计软件对3D设计更友好。通过使用他们的工具,立即修改是非常容易的。

4.三维凸轮分析员

从修改的角度来看,它有最好的工具,通过这一点,它不需要过去的设计树来编辑设计。能够编辑选择设计中需要的部分或缺陷产生的地方。所以它不需要调用过去已经使用过的命令/动作。

5.直接三维凸轮

这也被称为显式建模器,允许使用历史树来编辑设计。如果由于任何原因导致历史树丢失,那么之后它还能够做出更改。

历史树-它生长在图形区域最左边的顶部。当我们使用命令时,工具会以历史树的形式显示和存储。通过使用这些工具或命令,我们可以编辑使用这些命令的特定区域。这是这种类型的主要优点,可以在特定的集中区域进行更改。

与计算机图形学交互

计算机辅助设计

交互式计算机图形(ICG)是计算机辅助设计(computer Aided design)与人机交互的重要组成部分。

我们知道,计算机知道的唯一语言就是二进制代码。它从键盘、鼠标等输入设备接收命令,并将其转换为图片和可读的形式。只有在图形的帮助下,我们才能在系统屏幕上创建图形并使其可见,整个视觉效果归功于交互式计算机图形。如今,市场上有不同类型的软件,它们都有自己的需求,代表着它们的特性和功能。每种设计软件都需要图形卡,图形卡的存储空间不同。对于现代软件,图形卡的最低要求是2gb。它将根据工作类型和可靠性而增加。足够的图形允许绘制设计非常快速和自由。如果您没有足够的容量,那么系统可能在工作期间挂起,一段时间后图像加载。系统响应变得非常差。

优势

计算机辅助设计的资产通过增加新的设计工具不断增加。

  1. 它提高了产品的效率和质量。
  2. 减少了人的努力,减少了许多工人的努力,可由操作员控制。这样生产成本就降低了。
  3. 机器总是比人力工作得快,所以它会提高生产率。
  4. 它很容易使人耳目一新。
  5. 设计可以在几秒钟内安全地从一个地方转移到另一个地方。
  6. 由于数字化的性质,分包商已经减少。不需要任何第三方相互联系。
  7. 产品的质量是一个非常高的原因,它的工作性质在微观层面上,所以澄清所有的小缺陷。
  8. 分析能力得到了很大的提高,可以从不同的角度进行观察。
  9. 提供一个等距工作场所,提供适当的视觉。
  10. 易于阅读设计和驾驶室的标志或规格,以更好地理解。

应用程序

电脑辅助设计系统可用于需要即时及频繁更改的办公地点。它具有在特定点上改变设计而不影响模型的主要部分的质量。有时,我们创建的模型看起来与现有模型非常相似,所以我们可以在不同的维度上创建模型,并对其进行区分,以添加一些我们想要的额外和必要的新功能。这样既省时又省力。

要记住的主要一点是,这是一个基于计算机的系统,它的处理非常频繁,所以如果我们的系统处理很慢,那么在它上工作就会有很多困难。因此,要想正常工作,必须满足最低要求。熟练的操作人员可以控制系统,否则很难操作。一个错误就能毁掉整个设计。它具有广泛的应用领域,主要有以下几点:

1.在工程项目

从草图到制造,它完全有能力完成这个项目。在这个软件的帮助下,人们可以为正确的应用选择正确的材料。可以传达适当的分析。如果需要做修改,可以采用。

2.建模

在这方面,应用领域的蓝图,为航空航天,汽车,船舶项目准备和未来模型的设计。用于生产的蓝图通常是3D设计,通过它公平的生产继续。建筑使用该软件进行建筑、花园和平房的3D和2D设计。

这些天大多数时装设计师也喜欢这样做,根据最新的表达尽快创造出一种新的风格设计。

3.电脑动画

在现代媒体行业中,每个人都在竞争,都想做出一些新的、独特的东西,这在CAD设计中是可能的。您可以在系统上创建您的梦想图纸,并可以通过虚拟制造手段使其物理,而不需要制造,并可以使用各种应用程序。

它有一种不同的娱乐方式,并以动画的形式带来他们想象的角色。这是可能的,只有使用这些类型的软件。因此,它在娱乐和图形视觉改善方面具有重要作用。电影和商业连续剧中的特效都可以通过该软件实现。

它创造了不同的部分,随着时间的推移,它使用图形系统创造了奇妙而迷人的效果。

4.在产品数据管理中

CAD在商业上用于各种公司以及小企业,并使组织的功能保持在正确的轨道上。公司可以将其集成,并将其用于隐私目的。没有人可以访问私人数据,您不会遭受任何损失。

缺点

为了更好地理解,我们必须对它的背拉和工作范围有完整的知识,以有效地处理。一些主要的限制如下…

  1. 它对现实世界的分析没有全面的能力。CAD无法了解其服务情况。
  2. 它不能理解项目的运行将是有利还是有害,以任何方式使项目工作的目的。
  3. 计算机辅助设计(Cad)是用来以明确定义的方式将数据从一个设计师转移到另一个设计师,但这些数据不能被普通的解码。
  4. 有经验的员工能够使用这个软件。一个错误就可能破坏整个设计,造成巨大的经济损失。
  5. 要成为设计系统的专家需要很长时间。
  6. 有黑客入侵的可能,有必要注意存储数据的安全性。
  7. 每一次机械操作都伴随着电气设备,所以在设计过程中,如果电力滞后,那么计算机就会宕机,没有保存的完整数据就会丢失。
  8. Cad技术不适合良好的审美。

结论

计算机辅助设计改变了设计时代。画出真实物体的虚像是很有帮助的。它的应用范围是无限的,你可以用它画出许多复杂的想象的图画。在过去的七年里,并没有发生任何革命性的变化,但设计软件的供应商总是致力于改进它,并添加新的功能。

在未来,Cad将全力提升设计的概念。它可能会有新的功能,比如虚拟设计平台,这将改变绘图和制造的历史。
