什么是开槽机或开槽机

它是一种往复式机床,其中保持刀具的柱塞沿垂直轴移动。它几乎类似于成型机。在成形机中,柱塞在水平方向上往复运动,在开槽机中,柱塞在垂直方向上往复运动。开槽机中的切削动作发生在柱塞的向下行程中,回程中没有切削,称为空转行程。

开槽机零件及图

要了解任何一台机器的工作原理,我们首先要了解它的主要部件的结构和功能。我们来看看开槽机的主要部件

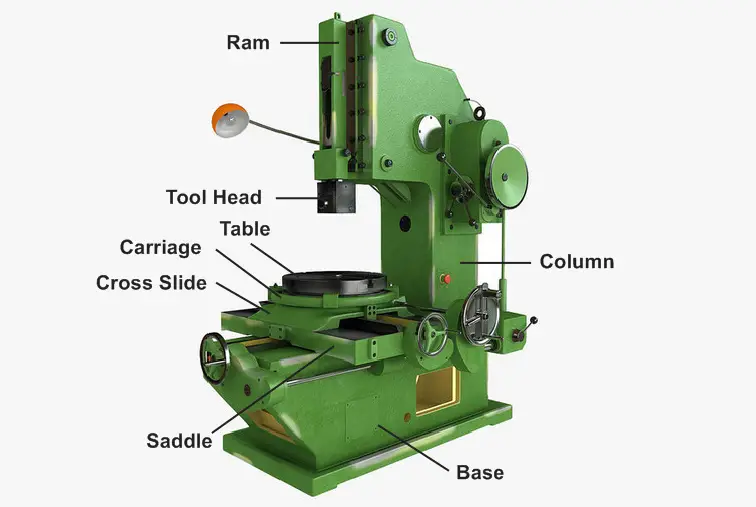

开槽机主要部件

  1. 底座或床:
  2. 马鞍
  3. 十字滑块
  4. 转盘或转盘
  5. 猛撞
  6. 工具头
  7. 柱塞驱动
  8. 进给驱动

1.底座或床:

开槽机的底座应该非常坚固,因为它能承受机器的所有载荷和振动。所以底座采用铸铁制造,因为与其他金属相比,它具有较高的刚度和减震能力。它支持机器的所有部件,如立柱、工作台、鞍座、十字滑块。等。

2.立柱

它是开槽机的垂直部分,包含所有用于柱塞和进给的驱动机构。在立柱的前面,它有导轨,柱塞在导轨上往复运动(往复运动)。和底座一样,它也是由铸铁制成的。

3.鞍座:

鞍座安装在开槽机的底座上,用于向工作台提供纵向进给。换句话说,它允许表向列移动或远离列。

4.横向滑动。

它位于鞍座上,用于将工作台横向移动至鞍座运动。为了理解十字滑块的运动,让我们假设我们正站在十字滑块的轮子上,而不是当我们顺时针或逆时针转动它的轮子时,它会离开我们并向我们移动。它可以手动或自动操作,以提供交叉进给。

5.圆桌

它安装在十字滑块上。用于固定工件。它有T型槽,有助于在开槽操作中牢牢地固定工件。工作台也可以根据操作需要进行旋转。它既可以手动操作,也可以电动操作,使其纵向和横向运动。

6.闸板

滑枕是插齿机最重要的部件。它在立柱正面的导轨上往复运动。在操作过程中,柱塞在垂直方向上往复运动,即向上和向下。工具头连接在柱塞的下端,柱塞上有单刃刀具连接以执行开槽操作。切削操作发生在柱塞的前进行程中,在后退或返回行程中没有切削。

7.刀头

刀头用于安装刀具。在开槽机中,刀头位于柱塞的下端。根据需要,不同类型的刀具附在刀头上。

8.柱塞驱动

柱塞在垂直方向上往复运动,仅在向前行程中切割金属工件。现在一个问题出现在我们的脑海里,是什么导致了活塞的垂直运动。所以在开槽机的立柱上有一些驱动机构来驱动闸板。柱塞在立柱正面的导轨上往复运动。

9.进给驱动

它是在开槽机中进行的一种布置,使鞍座纵向运动,横向运动使滑轨横向运动,使工作台上下作圆周运动。

另请阅读:

使用的机制

在开槽机中,快回机构用于驱动冲头从工件上切割金属。它被称为快速返回机制,因为这里所花的时间是由在返回冲程的柱塞比前进冲程少,即返回冲程移动快于前进冲程。切削发生在向前冲程,而不切削在返回冲程。

急回机构有多种类型,最常用的有:

  1. 曲柄开槽杆急回机构
  2. 惠特沃斯快速返回机制
  1. 开槽圆盘快回机构
  2. 液压快回机构

开槽机的工作原理

插齿机的工作原理与插齿机相同,但不同的是插齿机水平切割金属,而插齿机垂直切割金属。我们来详细了解一下开槽机的工作原理:

  • 首先,将要开槽的工件安装在工作台上。这张桌子有t形槽,有助于w/p牢牢地固定住它。
  • 将工件夹紧后放在工作台上。合适的切割工具插入刀头用于切割金属。这里的工具是由高速钢制成的
  • 然后机器启动,允许柱塞沿垂直方向上下移动。
  • 当冲头向下移动称为向下行程时,它从工件上切割金属,然后快速返回(称为返回行程),而不切割金属。因此,我们可以说,开槽机切割金属在向下冲程和保持闲置,即不削减任何金属在回程。
  • 进料开槽机可自动或手动操作。它内部有一个机构,允许工作台移动,根据柱塞的移动自动横向滑动。每个零件的运动相互关联,进给中不存在任何错误

另请阅读:

为了更好地了解开槽机的工作情况,请观看视频直至结束:

开槽机类型

开槽机的主要类型有

1.冲孔开槽机

它的重量很重,用来从工件上去除大量的金属。它主要用于去除大型铸件或锻件中的金属。冲床开槽机的长度相当大,从1800毫米到2000毫米不等。

冲床开槽机的冲头有在其下侧切割的齿条齿。柱塞由与柱塞齿条齿啮合的螺旋小齿轮驱动。变速可逆电动机用于驱动小齿轮。

2.精密工具室开槽机

精密开槽机是一种轻型机器,用于轻切削和精确的表面光洁度。它工作在高速和使用惠特沃思快速返回机制为其工作。

3.生产开槽机

顾名思义,这种开槽机用于生产工作。它是用来加工锥形工作,因为在这些类型的开槽机柱塞可以旋转到10-30度

4.专用开槽机

专用开槽机用于任何零件的大批量生产,精度高,成本低。键槽机是一种特殊用途的开槽机,用于切割齿轮轮毂和车轮上的键。

开槽机操作

在了解开槽机上执行的各种操作之前,让我们首先尝试了解什么是槽、槽、孔和键槽。

  • 凹槽:它是圆形平面上的窄切口或凹陷。开槽的操作称为开槽。
  • 插槽:平面上的一个扩大的孔称为开槽,切槽的操作称为开槽操作。
  • 键槽:它被定义为在零件(轴或空心轴)上切槽,以便与另一个要安装键的零件形成正确的方向。
  1. 切割槽:它用于在机器零件上制造凹槽。
  2. 制作键槽:当两个零件需要以正确的方向啮合在一起时,则使用一个键。所以这两个零件都需要一把钥匙,它是在开槽机的帮助下生产的。
  3. 切割槽:它用于在所需的机器零件上生产各种尺寸的槽。
  4. 用于外、内齿轮及型材的切割。

开槽机的应用

  • 开槽机是用来生产槽,键槽,齿轮齿。
  • 用于加工内外平面和圆表面。
  • 如果有成型的外部和内部型材类型的需要,那么开槽机是最好的选择。
  • 用于加工不规则表面、盲孔、冲模、内外轮齿。

Sotter机的优点

  • 这是一个轻量的机器,可以很容易地运输。
  • 它使用单点切割工具,这是经济的。
  • 它给你一个准确的表面光洁度。
  • 与这类机器相比,这台机器的成本很低。

开槽机的缺点

  • 开槽机需要一个技术熟练的工人操作。

插齿机、刨床和刨床的区别

说明

开槽机 刨床

成形机

刀具运动

垂直地

间歇平动

横向

加工精度

耗电量

重量

结构更轻

结构较重

结构更轻

刚性

不那么僵硬

更僵硬

不那么僵硬

工作适应性

小职位

大量工作

小职位

占地面积要求

占地面积少

占地面积大

占地面积少

刀具和W/p运动

刀具移动和w/p静止

刀具固定和w/p移动

刀具移动和w/p静止

用于加工的刀具类型

单刃刀具

多点刀具

单刃刀具

一次加工的表面数

一个表面

三面

一个表面

机器成本

小于整形器

更少

摘要

开槽机是一种机床,工作原理是一个快速返回机制,以削减金属从一个工件。它只在向前的行程中切割金属。用于生产键槽、槽、槽、内外齿廓等。
