什么是塑形机?

一个刨机是机械车间和制造业中最常见的机床之一。它在制造零件、不同的工作等方面都起着非常重要的作用。

在本文中,我们将讨论关于整形机的所有细节。所以,不用花太多时间,让我们开始吧。

什么是Shaper机器?

成形机床是利用工件与刀具之间的相对运动的机床类型之一。借助这种直线运动,该设备在直线刀具路径上加工(切割)。它的切割和车床机.车床给我们一个螺旋切割,而塑形器给我们所需的线性切割。

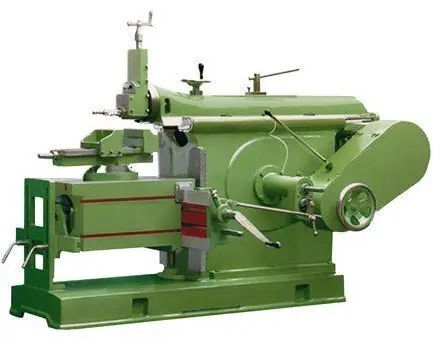

刨机

不同的耦合类型
不同的耦合类型

什么是机床?

你们中有些人可能不知道这个机床?

机床是一种加工金属零件或任何其他刚性材料的机器。这种成型机与木材成型机类似。

木材成型机是一种设备,通过它我们可以获得所需的形状以及木材的大小。换句话说,一个木材成型机只是一个木工工具。它在北美被指定为成型机,在英国被指定为纺锤模塑机。

在学习制造工艺时,您可能听说过18新利网页版金属加工刨床?我们将要研究的塑形机在某种程度上与金属加工刨床。刨床与金工刨床区别的关键在于它们的尺寸。

金工刨床比成形机的刨床大。在成型机中,刀具移动,而在金工刨床工件中,刀具移动。

背后的历史

塞缪尔·边沁是一位才华横溢的英国工程师和世界著名的造船师。他在机械工程领域发明了许多东西。他在1791年和1793年制造了塑形机。它在发明后变得非常重要。它们在19世纪中期和20世纪初非常常见。

在当今世界,我们有时使用the数控机床铣床、磨床。甚至有时我们把拉床用在塑形机上。

现在你可能会想,塑形机可以被所有这些其他的现代机器所取代,那么,为什么工业仍然会使用塑形机进行制造呢?

shaper的基本功能仍然很棒。这意味着它的机器非常精细地切割这个部分。而且,它的构造方式是这样的,大多数时候我们只需要修复几次。如果维护得当,我们可以很容易地使用它多年而没有任何问题。

这就是为什么塑形机在今天这个时代仍然有自己的重要性。今天,塑形机被用于零工店,修理店和几乎任何其他类型的工作。无论你是想生产一个零件还是多个零件,你都可以很容易地用它来做。

讲完塑形机的定义以及背后的历史,下面就来讲讲塑形机的工作原理。

工作原理

在讨论成形机的工作原理之前,我们先来谈谈刀具。刀具是一种将材料从工件上取下的装置。

在塑形机中,我们使用单点刀具.单点刀具只有一个切削刃。车削工具是单点切削工具的完美例子。在刀架中,这个单点切削刀具被放置,它也安装在冲压件上。

要进行加工的工件被刚性地夹在虎钳中或直接夹在工作台上。另一端可能支持此表。闸板作往复运动。刀架中的刀架在工件表面上向前和向后移动。

你可能会想,当滑枕旋转时,在哪个冲程中发生切割?通常,这取决于塑造器。在标准成形机,切割发生在向前行程。在这种情况下,向后存储被认为是空闲的。

刀具的这种运动是由“快速返回机构”实现的。切削深度是通过刀具的运动来实现的。刀具朝着工件向下移动。进给运动遵循“爪和棘轮机制”。

还读:

主要部分

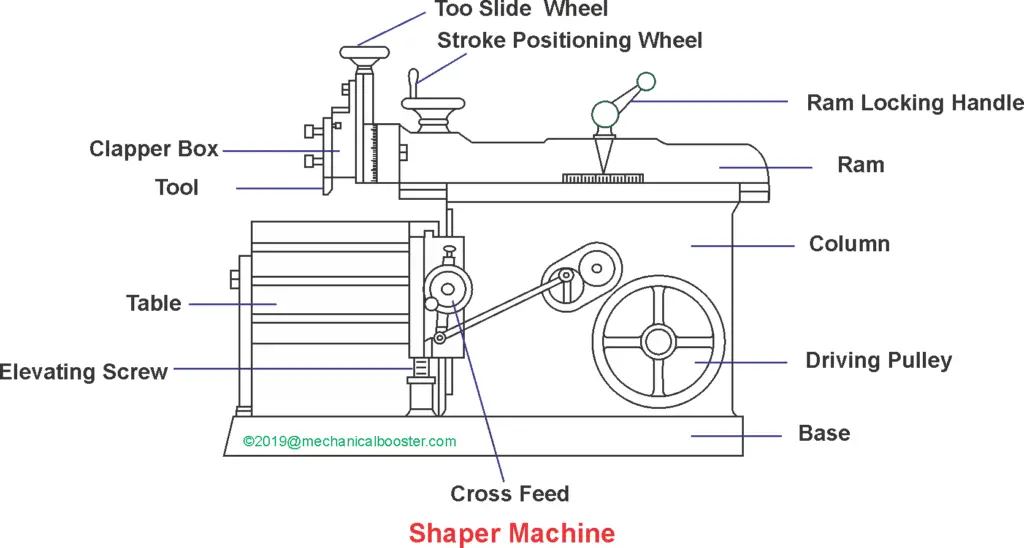

成型机主要部件

塑形机主要由以下五个部分组成:

  • 基地
  • 表格
  • 内存
  • 横梁

基础:

  • 底座是塑形器最重要的部分。底座为所有其他加工工具提供支撑。
  • 底座也是空心的,由铸铁制成。它的中空形状也有助于减少振动。
  • 它是这样制造的,它可以承担机器的全部负荷。

专栏:

  • 立柱安装在底座上,由铸铁制成。
  • 柱上设有两个导轨,滑枕在其上往复运动
  • 立柱支撑往复滑枕和工作台。

横梁

  • 横轨安装在有鞍座的台面上
  • 借助升降螺杆和横轨,实现工作台的垂直运动。
  • 在交叉进给螺杆的帮助下,通过移动鞍座来给工作台提供水平运动。

内存:

  • 导轨存在于柱上,滑枕沿柱的导轨往复运动,并携带带有单点刀具的刀头。
  • 闸板前行程中的切削动作是由闸板箱内的工具头引起的。
  • 切口的深度由下进给螺杆决定。

表:

  • 旋转的桌子在任何需要的角度可以发生。
  • 这张桌子是用夹子夹住的,以使它坚硬,适合重型应用。
  • 工作台是整型机的核心。
  • 两侧夹持采用T型螺栓。上面和下面都有。

塑形机使用的机构:

在研究任何机械系统时,了解其背后的机理是非常重要的。如上所述,在整型机中,主导整个过程的机构是“快回机构”。

滑枕的往复运动和上述快回机构是通过以下四种机构的组合得到的:

  • 自动进料机构
  • 惠特沃斯快速返回机制
  • 液压成型机构
  • 曲柄和开槽机构
  1. 曲柄开槽连杆机构:

在曲柄和开槽连杆机构中,动力通过小齿轮传递到大齿轮。这个小齿轮从单独的电机接收它的动力。

大齿轮的速度由传动系统的不同组合来改变。

  1. 惠特沃斯快速回访机制:

惠特沃斯快回机构用于开槽机和成型机。在惠特沃斯快速返回机制中,有一件事非常重要,那就是时间。

向前划水所需要的时间比向后划水多。向前冲程也被称为切削冲程。

同样,闸板在切削行程中的平均速度也远小于闸板在回程行程中的平均速度。

  1. 液压成型机构:

在液压成形机构中,刀具借助气缸内的活塞向前或向后移动。

在这里,阀门、压力和油起着重要的作用。通过节流阀调节切割速度。节流阀控制着油的流量。在切削行程中保持均匀的压力,以获得所需的加工效果。

  1. 自动进料机构:

这是成型机中最简单的机构类型。自动进料机构非常简单。该机构通过旋转安装在交叉进给螺杆上的棘轮成功激活。

该机构使每一次冲程后的交叉进给螺杆运动相同。

因此,我们已经讨论了塑造器中涉及的所有四种机制。这四种机构在成型机的工作中都有各自的意义。如果不正确地研究这些机构,对成形机的研究或分析将是不完整的。

还读:

成型机的工作

工件通常安装在工作台上。桌子是刚性的,盒子状的,放在机器前面或机器附近。

我们可以很容易地调节桌子的高度。工作台的调整使之适合工件。我们可以手动控制桌子的运动。你还能想到其他可以让桌子运动的方法吗?

工作台一般借助于自动进给机构前进。这个机构作用于进给螺杆。这就产生了切割效果。冲头可以很容易地调整冲程。

为了更好地了解塑形机的工作。观看视频:

塑形机类型:

塑形机分类如下:

  • 根据切割行程
  • 基于表格设计
  • 基于公羊行程
  • 根据驱动机构的类型

基于机制:

  • 液压成型机:

顾名思义,在液压成形机中,所需的加工是在液压机构的帮助下完成的。这台机器在高压下使用油。高压油作用于活塞两侧,使其往复运动。这种往复运动再次导致闸板的运动。这种机器的好处是我们可以保持恒定的切割速度。

  • 曲柄式成形机:

曲柄式成形机是最常见的一种成形机。该刀具执行往复加工。

  • 齿轮插齿机

在插齿机中,滑枕是往复运动的。机器的横向速度取决于齿轮的数量。

根据表的设计:

  • 万能成形机:

在这些类型的成形机中,工作台可以沿水平和垂直方向在倾斜方向上移动。此外,塑形机可以沿着自己的轴旋转。由于该塑形机适用于通用场合,故被称为“通用塑形机”。

  • 标准成型机:

在标准的塑形机,表只有两个组件,水平和垂直。这些说明可以用来给饲料。

基于切削行程

  • 绘制切割类型:

在拉切式成形机中,金属是在冲压件的后位置被去除的。

  • 推切类型:

在推切成型机中,金属在冲压件的前进位置被移除。这是最常用的整形器。

还读:

基于公羊行程:

  • 垂直牛头刨床:

在这种成型机中,冲压件在垂直方向上往复运动。如果你想机器(切割)内部表面,那么,垂直成型机是你的完美机器。工件可以在任何给定的方向上移动。

  • 水平塑造者:

卧式成型机由一个往复滑枕组成。闸板沿水平方向运动。它主要用于平面的生成和其他应用。

优势

  • 塑形机的主要优点是模具成本低。在塑形机中,我们使用的是一种价格便宜,容易获得的单点切削刀具。由于采用单点刀具,加工效率高,成本低。
  • 此外,切削行程有明确的停止点,这有助于加工。
  • 塑形机的另一个优点是易于操作。任何具备所需知识的人都可以毫无问题地使用它。虽然操作它需要一些技能,但对机器有一定经验的人可以毫不费力地操作它。
  • 塑形机可用于平面或角表面。
  • 用这台成形机可以在加工过程中没有任何误差。

缺点

  • 在成形机的帮助下,加工以较慢的速度进行。由于它涉及切削和回程,所以加工时间比铣削和其他类型的机器要长。
  • 同时,它只有一个刀具用于切割工件。你不能在两个方向上切割工件。
  • 用成型机切割速度不高。

应用程序

这台成型机既可加工平面,也可加工直线。以下是它最重要的一些应用:

  • 齿轮齿以及内花键。
  • 在盲孔中,用该机床实现齿轮齿的切削。
  • 它也用于燕尾滑块。
  • 这也是一个突出的设备,我们可以帮助增加光滑的粗糙表面。
  • 它通常用于电火花加工
  • 具有紧角的不规则形状的孔不能使用铣削或任何其他加工工艺制造。只有整形机才能制造出这样的洞。

因此,成型机在机械、生产和工业工程领域具有重要意义。虽然有比塑形机更高级的选择,但使用它仍然是有益的。

以上就是本文的全部内容。塑形机领域的发展正在进行,在未来,我们可以看到比标准塑形机更多功能的塑形机。

谢谢你阅读这篇文章。如果你对此有任何疑问,请在下方评论。
