什么是车床?主要部件、操作和工作

在这篇文章中,我们将研究什么是车床-主要部件,操作和工作。几乎所有制造车床的行业都在使用。它用于执行各种操作,为作业提供所需的形状和大小。如果一个工科学生想在任何制造业做一份工作,那么他或她必须对车床有很深的了解。在这篇文章中,我们将讨论车床,它的主要部件,工作原理,操作,优点和缺点与图表和视频教程。

什么是车床?

车床是一种机床,用来旋转工件,借助于工件上使用的工具执行各种操作,如车削、端面、滚花、开槽等。

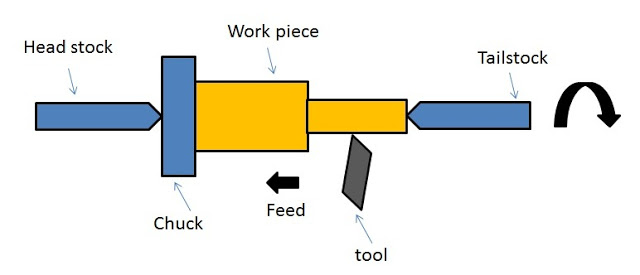

车床工作原理

车床的作用是把金属从工件上取下,使之具有所需的形状和尺寸。在车床上,工件逆着刀具旋转。该工具用于去除工件上的材料。刀具的运动方向称为进给。

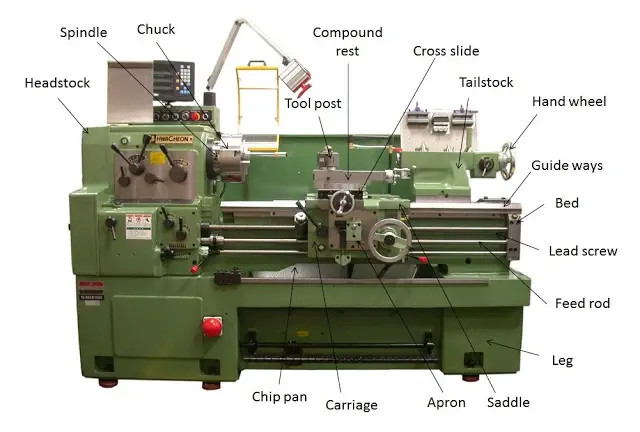

车床主要部件

车床的各种主要部件是

1.主轴箱

它位于车床的左侧。它包含齿轮系、主轴、卡盘、齿轮速度控制杆和进给控制器。它与尾座对齐。主轴箱是用铸铁制成的。

(i) 查克

车床上用来固定工件的那部分。它连接在主轴箱的主轴上。它与主轴一起旋转,同时也旋转工件。在车床上,我们一般采用三爪或四爪检查。使三爪卡盘的三爪同时移动,但四爪卡盘的爪独立移动。

(二)主轴

车床的这一部分用来固定圆柱形工件。它是一个空心轴,卡盘安装在轴上。

(三)进料选择器

它用于选择进给方向,即我们是要从左向右还是从右向左移动刀具。主轴箱上有进料选择器。

2.尾座

它位于车床的右侧。用于为工件提供支撑。它从一端即右端支撑工件。

3.床

它是车床的主要部件。车床的所有零件都用螺栓固定在床身上。它由车头、尾座、车厢导轨等部分组成。它是铸铁做的。

导轨

床上有导轨。顾名思义,它是用来引导尾座和车厢的。尾架和车厢在导轨上滑动。这是一个倒V。

另请阅读:

4.车厢

车架位于车头和尾座之间。它带有裙板、鞍座、复合支架、十字滑块和刀架。

(i) 刀架:它是用来固定工具的。它有T形槽用于固定刀具。刀架用螺栓固定在车架上。
(二)复合休息:它用于将刀具设置为所需角度,以便进行锥度车削和其他操作。
(iii)横向滑动:十字滑块用于垂直于车床轴线移动刀具。
(iv)鞍座:车厢的顶部称为鞍座。十字滑块安装在鞍座上。
(v) 停机坪:车厢的前部称为停机坪。它包含了车厢的所有移动和控制机构。

5.丝杠

丝杠用于在穿线过程中自动移动滑架。

6.进给杆

它用于将托架从左向右移动,反之亦然。

7.切屑盘

切屑盘用于收集车床操作过程中产生的切屑。它在车床底部。

8.手轮

它是用手操作的轮子来移动十字滑块、滑架、尾架和其他有手轮的部件。

为了更好地解释车床的主要部件,请观看以下视频:

车床类型

车床一般分为三种类型。

1.普通车床
2.转塔车床
3.专用车床

要详细了解车床类型,请访问以下链接:

车床类型-所有机器之母

车床操作

我们在车床上执行的各种操作包括:

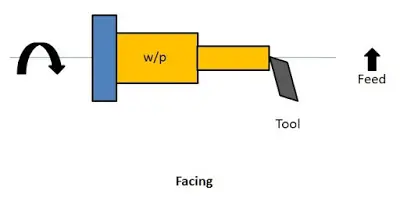

1.饰面

这是对工件进行的第一次操作。它是一种加工操作,用于在工件的末端产生平面。此操作通过垂直于卡盘旋转轴进给刀具来执行。

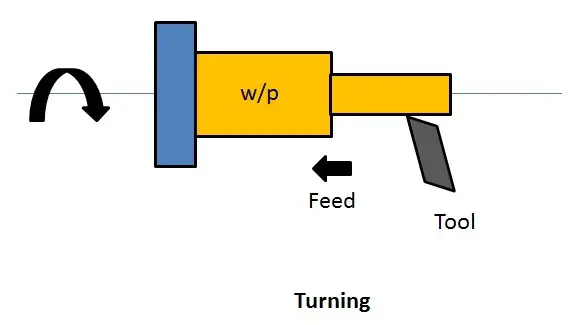

2.转弯

在车削操作中,从工件表面去除多余的材料,以产生所需形状和尺寸的圆柱形表面。在车削操作期间,进给沿卡盘的旋转轴移动。它减小了圆柱形工件的直径。

车床车削操作

另请阅读:

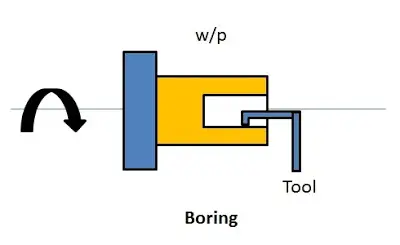

3.镗孔

从工件孔中取出材料的过程称为镗孔。钻孔是借助于单刃刀具.

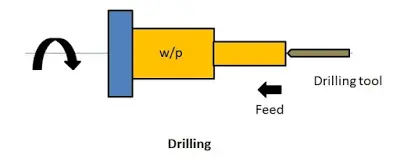

4.钻孔

它是用钻头在工件上钻孔的过程。钻头固定在尾座中,通过旋转尾座手柄使钻头在工件中前进来完成钻孔操作。

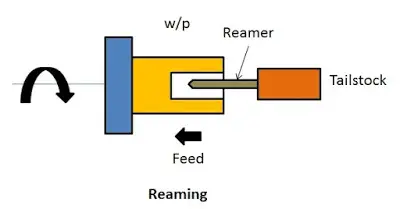

5.铰孔

将孔扩大到精确尺寸的过程称为铰孔。铰孔通常在钻井作业后进行。这与钻孔过程类似。铰刀固定在尾座中,以执行铰孔操作。

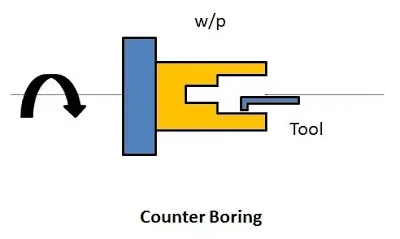

6.反镗孔

在同一轴线上镗孔至一个以上直径的过程称为镗孔。此操作由镗刀执行。

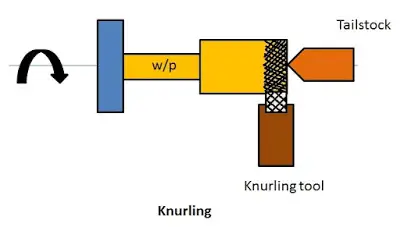

7.滚花

它是在工件边缘上形成凹痕(凹口或尖锐凹陷)的过程。滚花操作是为了更好地抓地力的工作。它由滚花工具执行。将滚花工具压在工件上以执行滚花操作。

另请阅读:

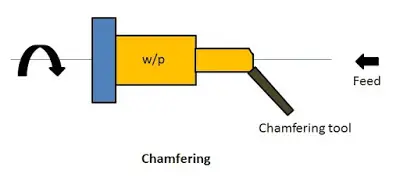

8.倒角

倒角是对工件的末端进行倒角的过程。这样做是为了去除毛刺,保护工件的末端不受损坏,并有更好的外观。

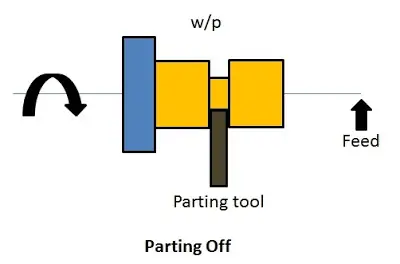

9.分离

它是将工件加工成所需形状和尺寸后进行切割的过程。

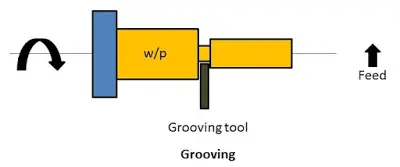

10.开槽

在工件上形成窄槽的过程称为开槽。它也被称为凹陷或颈缩

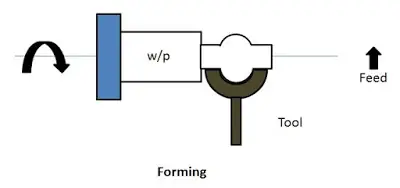

11.成型

它是在成形工具的帮助下在工件上形成凸、凹或任何不规则表面的过程。具有所需形状的成形工具用于执行成形操作。

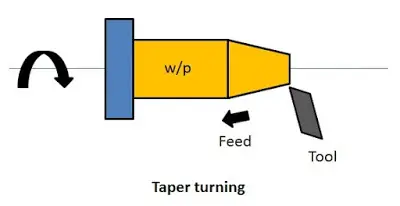

12.锥度车削

在工件上形成圆锥形的过程。在锥度车削过程中,进给与工件成一定角度。

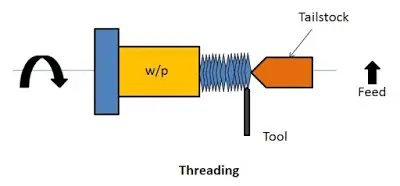

13.穿线

在圆柱形工件上制造螺纹的过程称为螺纹加工

14.咬边

在根切操作中,如果在内部进行,则增大直径,如果在外部进行,则减小直径。在孔的端部、圆柱表面的台阶台肩附近和螺纹部分的端部进行污渍.

14.偏心转动

这是一种车削操作,其中车削在一个工件的单一设置上的不同轴上执行。这种车削方法通常用于生产曲轴和凸轮轴。

车床加工

对于车床的工作,必须观看下面给出的视频。它很长,但非常有用。

车床的应用

  • 本机床适用于金属加工、木工车削、金属旋压、零件回收、热喷涂、玻璃加工等。
  • 它可以用来塑造陶器,陶工的轮子是最新的著名设计所作的车床。
  • 如果我们有最合适的金属车床,那么它可以用来生产大多数旋转实体,平面,螺纹或螺旋。
  • 装饰性车床可以产生令人难以置信的复杂三维实体。
  • 车床生产的各种物体的例子有烛台架、枪管、球杆、桌腿、碗、棒球棒、乐器、曲轴和凸轮轴。
在本文中,我们了解了什么是车床-主要零件,操作和工作. 如果您发现任何遗漏或不正确的地方,请评论我们。如果你觉得这篇文章内容丰富,别忘了喜欢和分享。
