冲击式水轮机工作原理、主要部件、应用示意图

在本文中我们将研究冲击轮或冲击式水轮机工作原理、主要部件、应用示意图. 它是一种水轮机,在大多数工业中使用水力发电厂发电。用于高水头时可用的水。

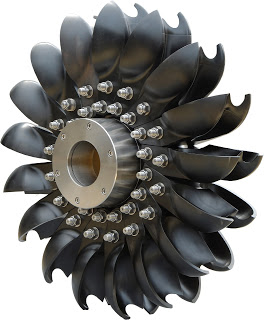

什么是冲击式水轮机?

它是一种切向流冲击式水轮机用于水力发电厂发电。这台涡轮机是由美国工程师L.A.佩尔顿发现的。

  • 冲击式水轮机入口的可用能量仅为动能。汽轮机进出口压力为大气压。
  • 这个水轮机类型用于高水头。

主要部件

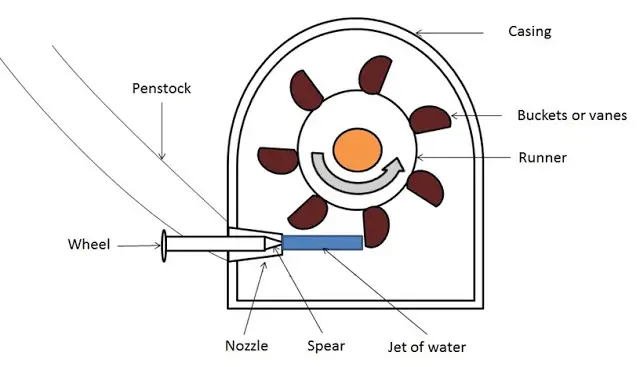

冲击式水轮机的各个部分

冲击式水轮机工作
冲击式水轮机

1.喷嘴和流量调节装置(矛)

  • 喷嘴用于增加水的动能,水将撞击附在转轮上的水桶或叶片。
  • 击打水桶的水量由矛控制。标枪安装在喷嘴内,调节将要撞击转轮叶片的水流。包含长矛的喷嘴如下图所示。
  • 长矛是喷嘴中的锥形针。它由手轮操作或在轴向上自动操作。
  • 当矛向后移动时,水流速度增加;当它向前推时,水流速度减少。

另请阅读:

2.转轮和铲斗

带铲斗的转轮如下图所示。

  • 转轮是涡轮的旋转部件。它是一个圆形圆盘,其外围固定有若干个等间距的铲斗。
  • 水桶是由两个半球形的碗连接在一起制成的。每个水桶在两个半球形碗之间有一堵墙,称为分水器。
  • 分流器将撞击水桶的水柱分成两个相等的部分,水柱从水桶外缘喷出。
  • 水桶的设计方式是,水流冲击水桶,偏转160度至170度。
  • 冲击式水轮机的叶片由铸铁铸钢、青铜或不锈钢。

3.套管:

这个涡轮机的外壳叫做外壳。带外壳的冲击式水轮机如下图所示。

  • 它可以防止水的飞溅,并有助于将水排放到赛道上。在发生事故时,它也起到了保护作用。
  • 冲击式水轮机的机壳采用铸铁或预制钢板制造。

4.破碎射流

  • 当向前推动长矛使水流完全关闭时,撞击转轮的水量变为零。但是,由于跑步者的惯性,跑步者仍然保持着运动。
  • 为了在尽可能短的时间内停止转轮,提供了一个小喷嘴,用于引导叶片背面的水射流。这种用来停止涡轮转轮的水射流称为破裂射流。

Pelton Trubine的工作原理

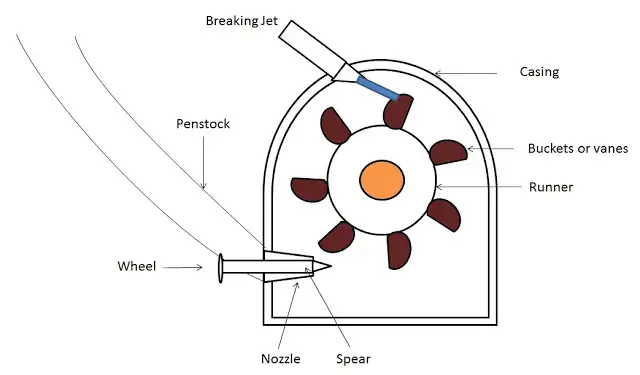

破碎射流冲击式水轮机

  • 储存在高水头的水通过压力管道,到达冲击式水轮机的喷嘴。
  • 喷嘴增加了水的K.E.并以射流的形式引导水。
  • 喷嘴喷出的水冲击转轮的叶片。这使得转轮以很高的速度旋转。
  • 撞击叶片或水桶的水量由喷嘴内的矛控制。
  • 发电机连接在转轮的轴上,将转轮的机械能(即旋转能)转换为电能。
为了更好地理解,请观看以下视频:

应用

冲击式水轮机用于水力发电厂,其水头高达150米至2000米甚至更高。在水力发电厂中,它用来驱动附在它上面的发电机,发电机将水轮机的机械能转化为电能。

本文介绍了冲击式水轮机的工作原理、主要部件、应用及示意图。如果你喜欢这篇文章,那么别忘了喜欢和分享它。
