什么是不同类型的涡轮机?

在本文中,我们将学习不同的涡轮类型.涡轮机基本上有四种类型,它们是水轮机、蒸汽轮机、燃气轮机和风力涡轮机。我们还将在这里讨论什么是涡轮,涡轮的主要部件和涡轮的工作原理。

什么是Turbine?

涡轮是从流动流体中提取能量并将其转化为有用功的机械装置。涡轮机基本上是用来发电的。

涡轮的主要部件

涡轮的主要部件是

  1. 喷嘴:它引导蒸汽按照设计的方向和速度流动。
  2. 运动员:它是涡轮的旋转部分,叶片附在转轮上。
  3. 刀片:它是涡轮的一部分,快速流动的流体在上面撞击并旋转转轮。
  4. 套管:它是涡轮的外部气密罩,包括转轮和叶片。它保护涡轮机的内部部件。

涡轮的工作原理

  1. 一种快速流动的流体(可能是水、气体、蒸汽或风)被制造出来撞击涡轮机的叶片。
  2. 当流体撞击叶片时,它使流道旋转。在这里,流动流体的能量转化为转动能。
  3. 发电机与水轮机的轴相连。随着水轮机转轮的转动,发电机的轴也随之转动。发电机将流道的机械能转化为电能。

涡轮类型

涡轮机基本上分为四种类型

  1. 水轮机
  2. 汽轮机
  3. 燃气轮机
  4. 风力涡轮机

在这里,上面讨论的相同工作原理适用于所有类型的涡轮机。

水轮机

从流动的水中提取能量并将其转化为电能的涡轮机称为水轮机或水轮机。

水轮机类型

水轮机的分类依据如下

1.根据入口可获得的能量类型。

(我)。冲动式汽轮机

如果涡轮入口的可用能量只有动能,则该涡轮称为脉冲式涡轮。

(二)。反动式汽轮机:

如果涡轮入口的可用能量既是动能又是压力能,则该涡轮称为反应式涡轮。

2.根据流动方向

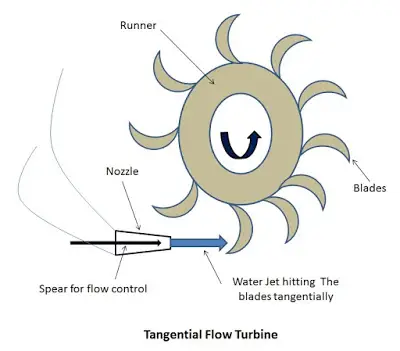

(i)切向流涡轮:

如果水沿着转轮的切线流动,水轮机被称为切向流水轮机。例如:水斗式水轮机

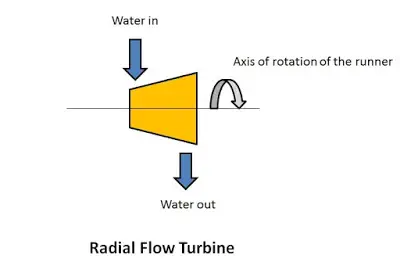

(ii).径向流涡轮:

如果水流沿径向通过转轮,则称为径向流水轮机。

还读:

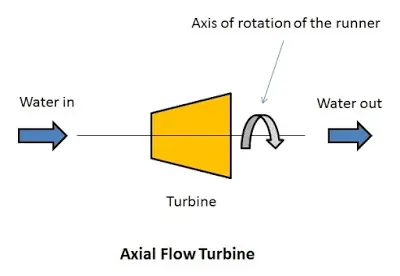

轴流式涡轮:

如果水流沿平行于转轮旋转轴的方向流过转轮,则称为轴流式涡轮。

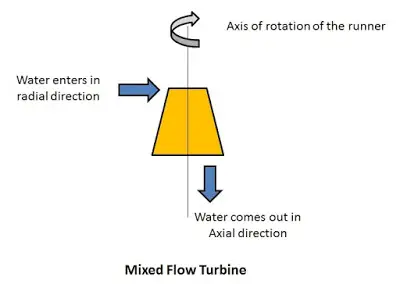

(iv).混流涡轮:

如果水沿径向流过转轮,而沿平行于转轮旋转轴的方向流出,则称为混流涡轮。例如:转桨式水轮机

3.根据涡轮进口水头

(i)高水头涡轮机:

这种涡轮机的净水头变化从150米到2000米甚至更多。它需要少量的水。例如:水斗式水轮机

(ii).中水头涡轮机:

在这种涡轮机中,净水头从30米到150米不等。它需要适量的水。例如:弗朗西斯涡轮

(iii)低水头涡轮机:

在低水头水轮机中,净水头小于30米,需要大量的水。例如:卡普兰turbine。

4.根据涡轮比转速

(i)低比转速涡轮:比速小于50。pelton水轮机。

(ii)中速涡轮:具体速度范围为50 ~ 250。弗朗西斯涡轮。

(iii)高比转速涡轮:具体速度250以上。例:卡普兰涡轮。

汽轮机

从流动的蒸汽中提取能量并将其转化为电能的涡轮机叫做蒸汽轮机。

汽轮机类型

1.根据蒸汽作用模式

(i).脉冲式涡轮:

如果在入口处的蒸汽只有动能,则这种涡轮机称为脉冲式涡轮机。

(ii)反应式涡轮:

如果在入口处的蒸汽既具有动能又具有压力能,则该涡轮机称为反应式涡轮机。

2.根据蒸汽流动方向

(i).轴流式涡轮:

如果蒸汽沿平行于转轮旋转轴的方向流过转轮,则称为轴流式涡轮

(ii).径向流涡轮:

如果蒸汽沿径向流过转轮,则称为径向流涡轮。

3.根据蒸汽的排汽情况

(i).凝汽式汽轮机:

蒸汽被冷凝的涡轮,当它从涡轮中出来时,被称为冷凝涡轮。单机产量大。

(ii)非凝汽式汽轮机:

在非凝汽式汽轮机中,排汽在常压或低压下离开汽轮机。在这台涡轮机中没有蒸汽凝结。

4.根据蒸汽的压力

(i)高压涡轮
(ii)中压涡轮
(iii)低压涡轮

5.根据阶段数

(i)单级汽轮机:

在单级汽轮机中,蒸汽离开喷嘴后,撞击叶片的一端,滑过内表面,离开叶片,排进叶片冷凝器

(ii)多级汽轮机:

在多级涡轮中,蒸汽离开动叶后,有时再次流过固定叶片环,再次撞击第二动叶。在这里,固定的叶片环被用来使蒸汽以所需的角度流动。多级汽轮机采用多组动叶。

还读:

燃气轮机

从流动的热气体中提取能量并将其转化为电能的涡轮机称为燃气轮机。

燃气轮机类型

1.根据工质路径

(我)。闭式循环燃气轮机

在闭式循环燃气轮机中,空气(气体)在涡轮内不断循环。

开式循环燃气轮机:

在这种类型的涡轮中,空气在涡轮内不是连续循环的。流过涡轮叶片的空气在大气中耗尽。

(iii)、半封闭式燃气轮机:

半封闭燃气轮机顾名思义就是两个涡轮的组合,一个工作在开式循环,另一个工作在闭式循环。

2.根据吸热过程

(i)恒压燃气轮机:

空气在燃烧室中以恒压加热的涡轮称为恒压燃气轮机。

(ii)、定容燃气轮机:

空气在燃烧室中以恒定体积加热的涡轮称为定容燃气轮机。

风力涡轮机

从快速移动的风中提取能量并将其转化为电能的涡轮机被称为风力涡轮机

风力发电机类型

风力涡轮机有两种类型

(i).水平轴风力涡轮机(HAWT):

涡轮机的轴与地面水平的风力涡轮机称为水平轴风力涡轮机。换句话说,如果涡轮机叶片的旋转轴是水平的地面比它被称为水平轴风力涡轮机。

(ii).垂直轴风力涡轮机(VAWT):

涡轮机的轴垂直于地面的风力涡轮机称为垂直轴风力涡轮机。换句话说,如果涡轮机叶片的旋转轴垂直于地面,那么该涡轮机被称为垂直轴风力涡轮机。

这都是关于不同类型的涡轮机。如果你发现任何缺失或不正确的东西,不要忘记评论我们。如果你喜欢这篇文章,请点赞并分享我们。
