什么是反应式涡轮-原理,工作,主要部件和应用

简介

从风力发电厂到水力发电厂,我们在世界各地都有反应式涡轮机来高效地发电。在水力发电厂中,几乎60%的涡轮机是反作用力涡轮机。不像脉冲发电机它们浸在水中,利用水的压力能量来发电。

将整个涡轮机浸入水中的想法来自12世纪中期的德国。基本的想法是,我们可以利用水的重量来更有效地转动涡轮叶片,而不是让水撞击水轮的底部。但是它花了一段时间来建造一个高效工作的反应涡轮,它是在18年中期建造的thBenoit Fourneyron被称为现代水轮机的发明者,从那时起,我们就在努力进一步改进我们的设计,使它们越来越高效。我们来看看现代反应涡轮里都有什么。

工作原理

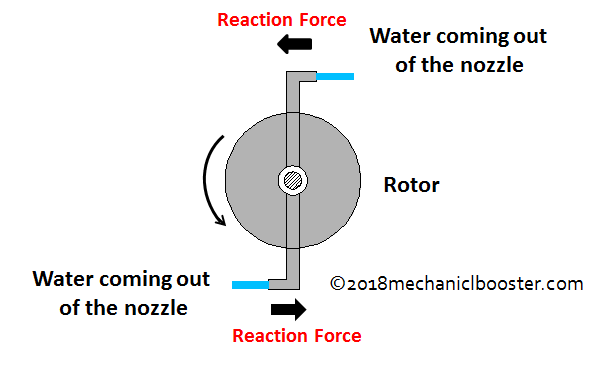

反应式透平工作原理

反应式水轮机的工作可以通过一个带有移动喷嘴的转子,高压水从喷嘴中流出来很好地了解。当水离开喷嘴时,喷嘴会受到反作用力。这个反作用力使转子以非常高的速度旋转。

同样地,在反应式涡轮中,流体在转轮叶片上运动产生反作用力。流道叶片上产生的反作用力使流道旋转。流体经过转轮叶片后进入导流管,最后进入跑道。

主要组件

反作用力涡轮主要部件

1.蜗壳

它是一种螺旋型壳体,沿圆周均匀减小截面面积。其减小的截面积确保了水撞击流道叶片的速度均匀,因为从套管的一开始,我们就有了水流进入流道叶片的开口,因此压力会随着水流沿着套管流动而减小。因此,我们减小沿圆周的横截面面积,使压力均匀,从而使冲击流道叶片的动量或速度均匀。

2.导向叶片

导叶安装在螺旋机匣内,其最重要的作用是保证水撞击转轮叶片时必须有沿涡轮轴长度的方向,否则水流在通过螺旋机匣时将产生高度的旋转,导致转轮叶片旋转效率低下。在现代涡轮机中,这些导叶的角度是可以调节的,我们可以根据涡轮机负载的不同,通过改变这些导叶的角度来调节水流量。

3.转轮叶片

转轮叶片据说是反应式涡轮的心脏。它是利用水的压力能量来运行涡轮的流道叶片的形状。它们的设计在决定涡轮机效率方面起着重要作用。在现代涡轮机中,这些叶片可以围绕轴倾斜,因此可以根据负载和可用压力改变作用在它们上的压力。

4.通风管

尾水管连接流道出口和尾道。由于从流道叶片流出的水处于相当低的压力下,其横截面面积沿其长度增加,因此其扩大的横截面面积有助于其在流向尾流时恢复压力。

还读:

脉冲式和反式涡轮的区别

涡轮类型

风力涡轮机的类型-水平轴和垂直轴风力涡轮机

反应式汽轮机的工作

反应式汽轮机工作

低水头高流速的水进入螺旋套管。当它进入机匣时它开始流经导叶进入流道叶片。导流叶片引导水流以适当的角度撞击流道叶片,以产生最大的功率输出。流经螺旋套管的水由于其截面面积均匀减小,使得其压力能在整个螺旋套管周长内保持一致。这些导叶可以改变它们的角度来增加或减少进入涡轮的水流量。而转轮叶片也是可调的,当水流快,能量需求少时,它们会倾斜,倾斜角度与涡轮轴更小。当涡轮负载较大,水流较小时,它们与涡轮轴的夹角较大。决定反应式水轮机效率的两个因素是水冲击转轮叶片时的迎角和水滑过转轮叶片的外形。由于导叶和转轮叶片的可调性,我们现在能够在广泛的水势和负荷需求范围内使用这种涡轮机。

撞击转轮叶片后流出的水的压力非常低,因此,当水到达尾流段时,它会通过横截面均匀增大的导流管来恢复压力。但不幸的是,压差太高,不能通过导流管回收,所以这就导致了空化和腐蚀的问题。

为了更好地了解反应式涡轮机的工作,请观看下面给出的视频:

什么是空化?

进入涡轮的水与撞击转轮叶片后存在的压力差太大,由于这个压力差,相对于出水的压力较高的空气分子以气泡的形式进入涡轮机匣。这些气泡在转轮叶片表面附近不断爆炸,产生激波,在转轮叶片表面产生一种叫做空化的缺陷,严重影响涡轮效率。那么我们能做的就是防止叶片空化?一种解决方案是使用非常坚硬的表面材料,如不锈钢,或者我们也可以对流道叶片进行表面硬化,以防止它们产生气蚀。

应用程序

  • 反应式涡轮机用于风力发电厂发电
  • 它是水力发电厂中最广泛使用的涡轮机,用于发电。
  • 这是唯一的涡轮得到最大功率输出从一个低可用水头和高速度,而不是横流涡轮,这不是那么有效。
