闭式循环燃气轮机:结构，工作，示意图

面部分

1.压缩机:

2.加热室:

3.燃气轮机:

4.发电机:

5.冷却室:

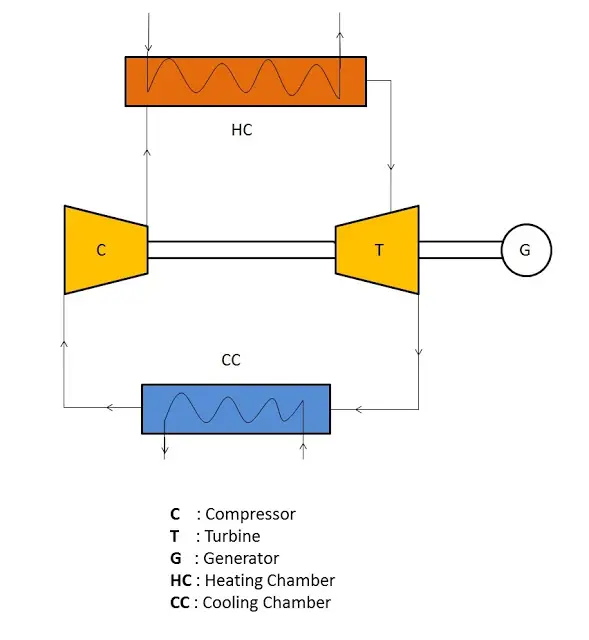

原理图

• 闭式循环燃气轮机的工作原理是焦耳循环或布雷顿循环
• 在这个涡轮，气体被等熵压缩，然后进入加热室。压缩机一般采用回转式。
• 压缩空气在某种外部源的帮助下被加热，然后使其流过涡轮叶片。这里使用的涡轮机是反式的。
• 气体在流经涡轮叶片时膨胀。气体从涡轮进入冷却室。在这里，在循环水的帮助下，气体在恒压下冷却到原始温度。
• 现在气体再次流过压缩机，重复这一过程。
• 在这里，相同的气体在闭式循环燃气轮机的工作中反复循环。

还读:

• 什么是燃气轮机发电厂?
• 闭式循环燃气轮机与开式循环燃气轮机的区别
• 水轮机工作，主要部件，应用图

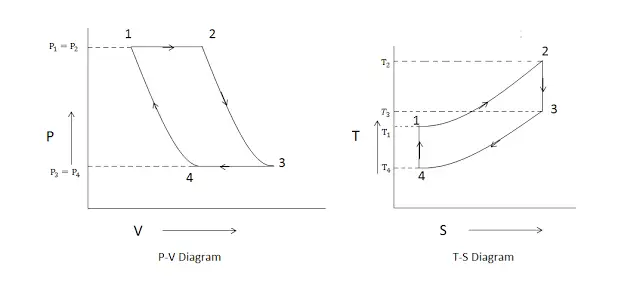

P-V和T-S图

在这个涡轮机中使用的各种工艺是:

P-V和T-S图解释

过程1 - 2:

气体的加热是在恒定压力下进行的。这里压强是恒定的，所以P1 = P2，温度从T1上升到T2，气体的熵在这个过程中增加。

过程2 - 3:

燃气在涡轮中发生等熵膨胀。在这里，压强从P2下降到P3，体积从V2增加到V3。在T-S图中，熵保持不变，但温度从T3下降到T4。

过程3 - 4:

在这个过程中，气体的冷却是在恒定压力下进行的。在P-V图中，压力保持不变，即P3 = P4，体积从V3减小到V4。

流程4 - 1:

等熵压缩发生在压缩机中。在P-V图中，压力从P4增加到P1，体积从V4减少到V1(即气体返回到
初始体积)。在T-S图中，熵保持不变(即S4 = S1)，温度从T4上升到T1(T1是气体的初始温度，表示气体达到初始温度)。
