什么是往复式空压机?

往复式空压机是一种容积式空压机,空气被吸入腔内,在往复活塞的帮助下被压缩。它被称为容积式压缩机,因为空气首先被吸入一个腔,然后通过减少腔的面积来实现压缩。由于活塞作往复运动,面积减小。

工作原理

在往复式空压机中,当活塞向下止点移动时,空气从大气中吸入气缸,当活塞向上止点移动时,空气开始压缩,压力持续增加。当压力增加到其设计极限时,它推动排气阀打开,压缩空气被输送到储罐。

主要部分

往复式空压机主要部件

  1. 活塞:它在气缸中做往复运动,负责压缩空气。
  2. 油缸:这是一个压缩空气的房间。
  3. 连接杆:它连接活塞和曲轴。
  4. 曲轴:它连接在电动机的轴上。并将其旋转运动传递给活塞。
  5. 吸入阀:当活塞移动到下止点时,空气通过吸入阀吸入。
  6. 排出阀:压缩空气通过排气阀排至储罐。

工作

往复式压缩机由电动机、柴油/燃气发动机提供动力。

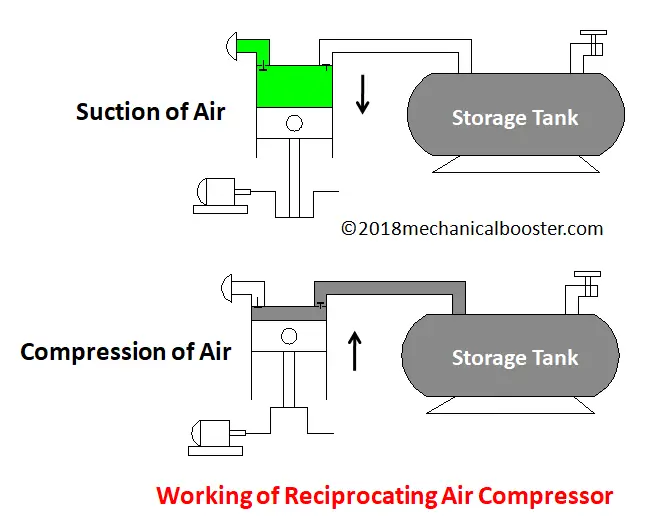

往复式空压机的工作

  • 当电源打开时,电动机开始旋转,附在它上面的曲轴也随之旋转。活塞开始在气缸内作往复运动。
  • 当活塞向下移动(朝向下止点)时,空气从大气中进入气缸腔。
  • 现在活塞到达下止点后,开始向上移动(即向上止点移动),空气开始压缩,压力开始增加。
  • 当钢瓶内的压力超过排气阀的压力时,排气阀打开,压缩空气从用于工作的地方被输送到空气储罐。

往复式空压机的种类

  1. 单作用
  2. 双动式
  3. 单级空气压缩机
  4. 双级空气压缩机

1.单作用

在单作用往复式空压机中,只有活塞的单侧用于压缩空气,另一侧与曲轴箱连接而不用于压缩。

2.双动式

在这类压缩机中,活塞的两边都是用来压缩空气的。当吸力发生在一侧而压缩发生在另一侧时。吸气和压缩都发生在活塞的每个冲程上。

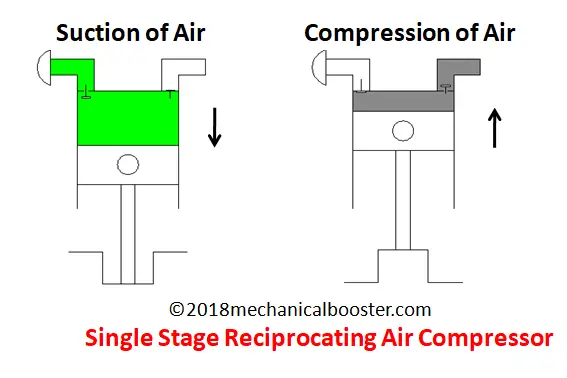

3.单级

单级往复式空压机

在单级往复式空气压缩机中,空气的压缩发生在一个气缸内。在第一次冲程中,它从大气中吸取空气,在第二次冲程中,它压缩空气并把它送到储罐。

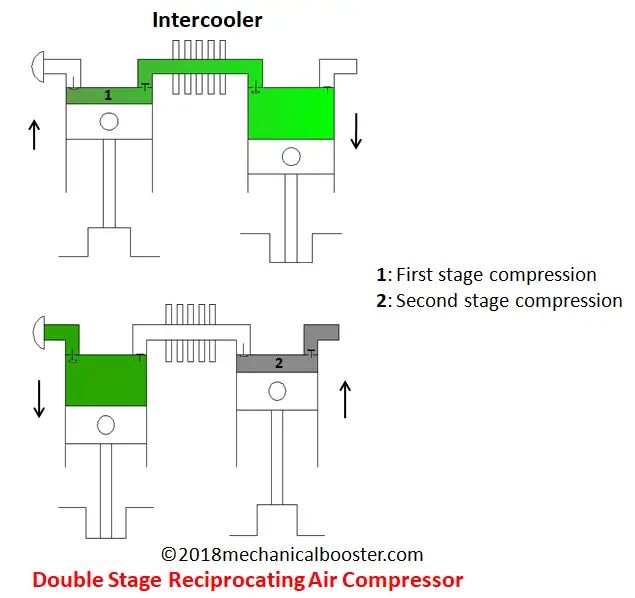

4.双级往复式空气压缩机

双级往复式空气压缩机

在这种类型的压缩机中,空气的压缩分两个阶段进行,即空气首先在一个气缸中被压缩到一定程度,然后再转移到第二个气缸进行进一步压缩。最后,压缩空气被储存在一个罐中。

介绍往复式空压机的主要部件、工作原理及型式。如果您发现任何缺失或不正确的,请评论或给我们发邮件。如果喜欢这篇文章,不要忘记喜欢和分享它。
