计量学的仪表类型 - 完整的解释

计量学家在其工作中利用了几种不同类型的测量值。仪表是测量对象线性或角度尺寸的计量设备。它们具有多种形状和尺寸,每个尺寸都有自己的一系列好处和缺点。插头仪表,环量规,电线仪表,触角仪表,半径仪表和扣子仪是本博客文章中讨论的六种最常见的仪表类型。计量师使用这些仪表来获得实验室或工作中物理量的精确测量。

什么是量规?

假设您是一名质量控制检查员,他会定期去商店地板进行检查。在其中一次访问中,您考虑检查了一位操作员制造的物品。

您将使用哪种方法来验证它?要检查,您需要某些乐器。对!。仪表是您需要的工具,以确保零件符合相关标准。以下是仪表的官方定义。

仪表是一种检查仪器,可根据最大和最小允许的限制来测量产品的尺寸。它通常在质量制造中用于分离可接受和不可接受的产品,而不知道确切的尺寸值。

这些量规是用于检查生产物品的测量值的非缩放的公司设计检查设备。仪表不能为正在检查的工作的维度提供准确的数字。它们被用来查看是否在规定的公差内制造了检查的物品。

仪表有助于我们做出制定满足客户规格的产品所需的关键决策。如果主管需要批准制造业,他可以通过使用各种仪表来检查符合客户规格的作品来做到这一点。如果客户必须双重检查某个供应商提供的零件,他可以使用各种量规来进行。

根据应用程序,我们采用各种规模的部分制造。本文涵盖了各种规模。继续阅读以了解您需要了解的有关仪表的所有信息。

如果您认为我错过了任何仪表,请告诉我。请在下面的空间中留言。我将尽一切努力包括它。

为什么我们需要仪表?

假设您的汽车在仪表板上没有指示,例如燃油表,发动机温度或其他任何东西。

在旅途中间,您的汽油用光了多大的可能性?我想说的是经常发生。我意识到这不是一个愉快的情况。顺便说一句,燃油水平指示是指标类型量表。

结果,如果生产工厂在没有仪表的情况下运行,则会出现类似的情况。生产的零件将充满缺陷,制造将频繁停止。生产地板上会有混乱。

以下是我们使用仪表的一些原因:

  1. 有助于不断生产高质量的组件。
  2. 通过检测不正确的零件在生产之前,可以减少生产浪费。
  3. 协助工厂采取积极主动而不是一种反应性制造方法。
  4. 控制计划中指示的所有质量特征都可以使用仪表进行监控。
  5. 所有客户指定的参数都包含在控制计划中。

哪种仪表类型?

下面列出了不同扇区中使用的各种仪表。

  1. 插头量规
  2. 环量规
  3. 快照
  4. 感经力量表
  5. 螺距螺距
  6. 半径或圆角量表
  7. 卡尺仪
  8. 千分表
  9. 高度计

让我们详细讨论每种类型的仪表:

另请阅读:

1.插入量规

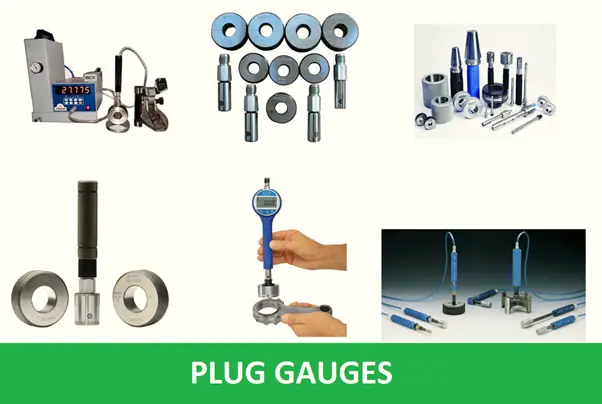

插入仪表

插头仪是一个傻瓜状的圆柱量表。一方面,有一个go仪表,另一侧有一个无行的量规。仪表是检查仪器,不包括量表,用于验证生产物品的测量值。

它用来找出内部有多大的一个洞。这是具有属性类型的量规。它称为属性量表,因为这是判断一部分是好是坏的唯一方法。它没有任何可变值。“ GO”量表表示产品的最大材料状况,而“无GO”量表表示产品的最低材料状态。

如果Go-auge平稳地进入孔,而无仪表则没有,则该零件处于良好的工作状态并符合规格。如果Go Section不进入孔,或者No-Go截面进入孔,则该部分为NG或NC。

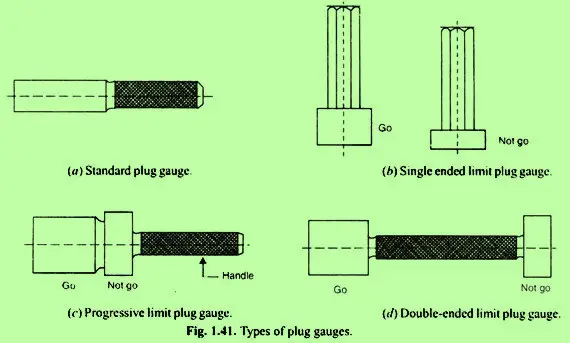

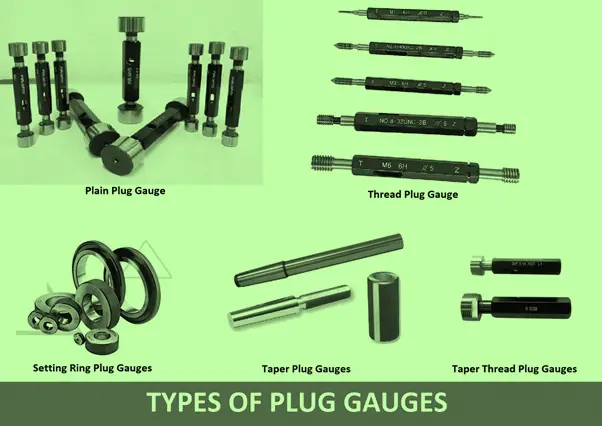

插头计的类型

他们没有显示工作中检查的维度的实际值,但是它们确实确保检查的组件的大小在给定的限制范围内。普通仪表用于检查未螺纹的孔和轴。

2.环量规

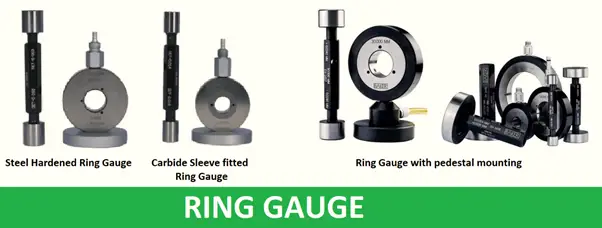

环量规是一个钢缸环,其内径抛光以衡量耐受性,用于测量圆柱体物品的外径。销,轴,花纹,紧固件,销钉,螺柱和其他加工的圆柱块都可以用环仪测量。

环量规用于比较仪表以及测试,校准和建立仪表和其他标准。指标和英语维度中的单个环量规集构建为主,设置和工作目的的一系列公差等级。戒指仪分为三类:GO,No Go,Master或设置戒指仪表。

Go Ring仪表是高精度设备,用于生产比较测量,并具有预定的限制。GO仪表由固定限值计组成,其量规限制取决于所检查的零件的Plus或负公差。GO环量表的尺寸取决于圆条或物品是测量最大的OD公差。GO塞量表的尺寸由孔或零件的最小ID公差确定。GO插头(ID)仪表应指示Plus量规制造商对最小零件公差的公差。对于GO环(OD)仪表,应指示具有最大分量公差的负量规制造商的公差。

基于预定限制的生产比较测量的精确仪器是无需或不进行仪表。没有仪表由固定限值计组成,并根据所检查的零件的最小值和最大公差而组成。无环仪表的尺寸取决于圆条或计量物的最小OD公差。无需(OD)环的环是一个钢制圆柱环,其内径抛光到尺寸耐受性,用于测量圆柱体物体的外径。环量规可用于测量销钉,轴,花纹,紧固件,销钉,螺柱和其他机械加工圆柱零件。

比较仪表以及测试,校准和设置量规和其他标准,都使用环仪进行。单个环量规组构建为用于指标和英语英寸尺寸的主,设置和工作应用的一系列公差等级。

有三种类型的戒指:GO,No Go,Master或设置戒指仪表。应为仪表提供高于最低组件公差的制造商的公差。

量规块,主或设置圆盘以及设置环都是用于校准或设置微米,光学比较器和其他测量设备的主测量值的示例。在商店中,工作量规用于维度检查,并定期使用主量表进行验证。

3.快照仪

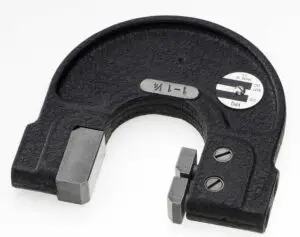

快照量表

外观(例如外径和厚度)的外部尺寸通过快照表检查。差距是他们的另一个名称。快照量规是带有颚的C或U形框架,用于检查轴和男性成员的准确性。快照量表确定轴直径是否落在所需的公差之内。“ GO”快照量规的大小与轴的高(最高)极限相关,而“非go”快照仪对应于轴的低(最低)极限。这意味着单量规可以检查尺寸参数的顶部和较低公差极限。

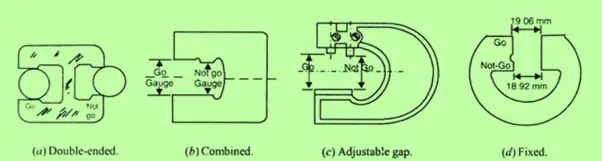

快照仪有多种样式。提供单端或双端的快照仪。快照量规上的下巴可能是固定的或可调节的。通常,单个下巴都可以使用GO和NOT-GO功能。使用快照仪的优点之一是他们可以检查的速度。

快照量表轻巧,易于使用且稳健,足以允许各个部分的互换性。管状框架的尺寸为150至600毫米。

另请阅读:

4.尺度

感经力量表

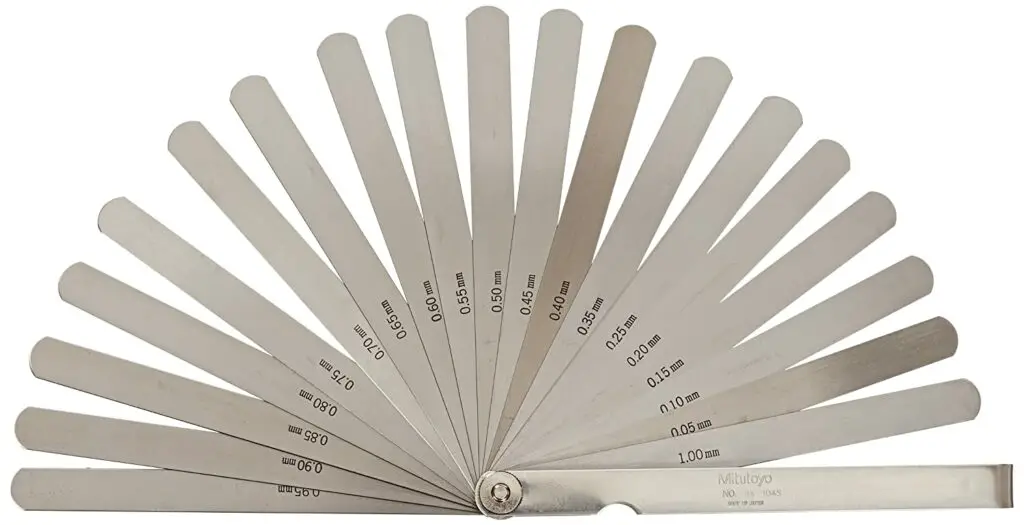

在检查两个交配表面之间的间隙时,会使用一个尺度。厚度量规有时被称为触觉量表。它有多种直径可用,范围从0.04毫米到1毫米。它们由一组精确加工的钢叶片组成,厚度为0.03至1.0毫米,长100毫米。如图所示,刀片保存在持有器中。指示每个刀片的厚度。

印度标准提供了七组触觉仪表:1、2、3、4、5、6和7,它们覆盖的叶片和厚度范围不同。薄叶片的厚度在0.03至1mm的集合中变化0.01毫米,在0.1mm组中的厚度为0.05 mm。

为了确定间隙尺寸,插入一个或两个刀片并测试接触表面之间的拟合,直到发现适当厚度的叶片。

交配组件之间的清除是一个关键的指标,在​​特定领域的空间太多可能会导致严重的问题。如果气缸盖和气缸块之间的间隙太大,可能会发生气体泄漏。

感器仪具有额外的好处,可以用来测量完成的零件。可以使用多种方式检查圆柱体块和气缸盖的单个交配表面的平坦度,但是只有少数方法,例如sefter仪表,可以在组装后进行检查。

5.螺距螺距计

螺距螺距

螺丝量表(通常称为螺纹量表)在外观上类似于触角。每个条带或刀片都包含许多针对螺纹形式量身定制的牙齿。

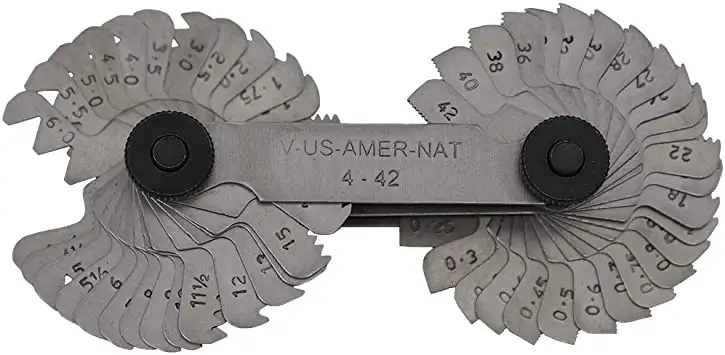

螺丝量表是选择和验证螺纹螺纹的常见仪器。它们由许多扁平叶片组成,这些叶片被切成特定的螺距,并在架中枢转,如图所示。音高或每英寸的线数在每个刀片上都有品牌,并且持有人的标识号码指定了它的螺纹。这些集合设计为具有60度角的度量线,并包含55度至60度角的英语线程的螺纹角度。

一组用于测量度量线的刀片的音高范围从0.4到6毫米,而一组16个用于测量英语线的刀片的音高范围为每英寸4到28个线。

选择最接近的可比较刀片并将其连接到螺纹上,以检查其螺距。在找到合适的刀片之前,您可能必须尝试一些不同的刀片。

6.半径和圆角仪表

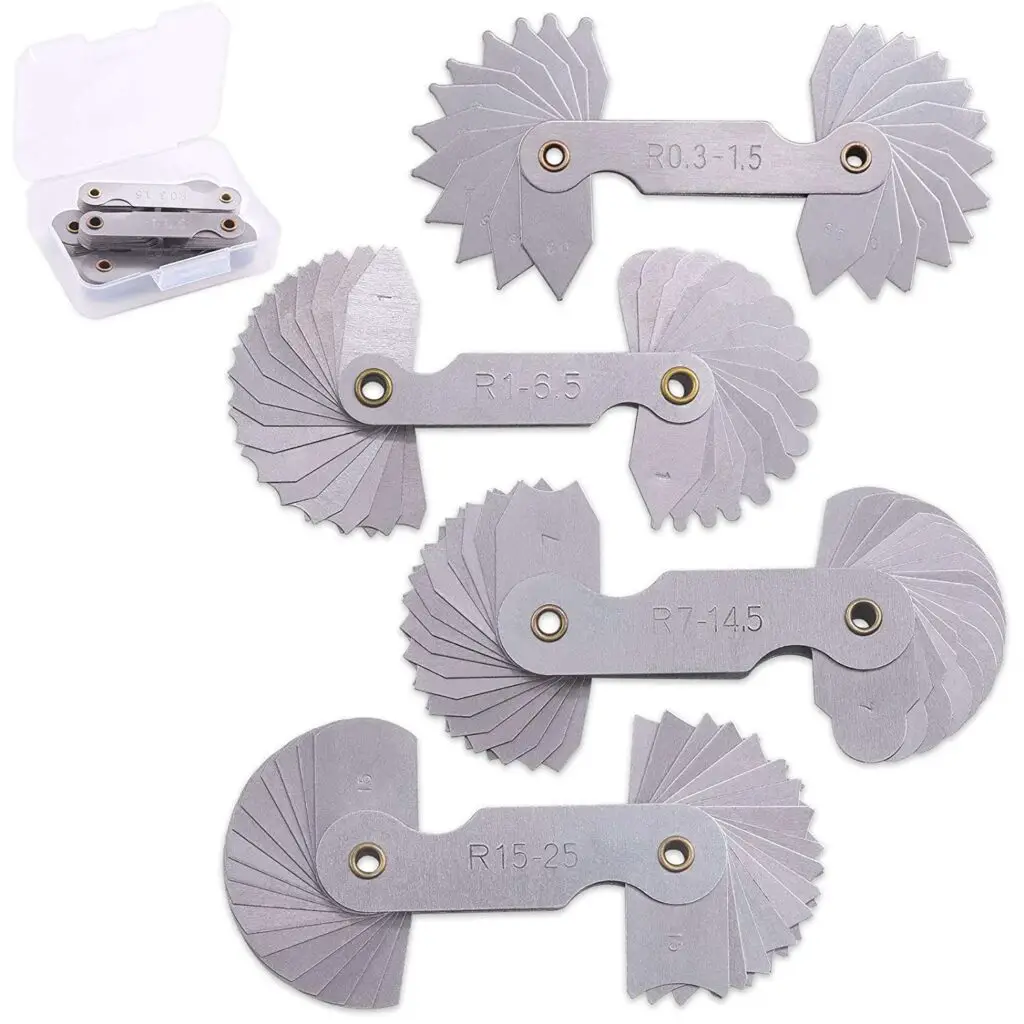

半径和圆角仪表

这些仪表用于验证凸面和凹面表面的曲率半径以及肩膀,覆盖1至25 mm的范围。如图所示,仪表是由一系列薄板构造的,其末端有不同的半径。每组中都有16个凸形和16个凹刀片。半径规通常用于布局工作,组件检查以及用于研磨工具的模板。

7.板块和线量表

板规和线条规

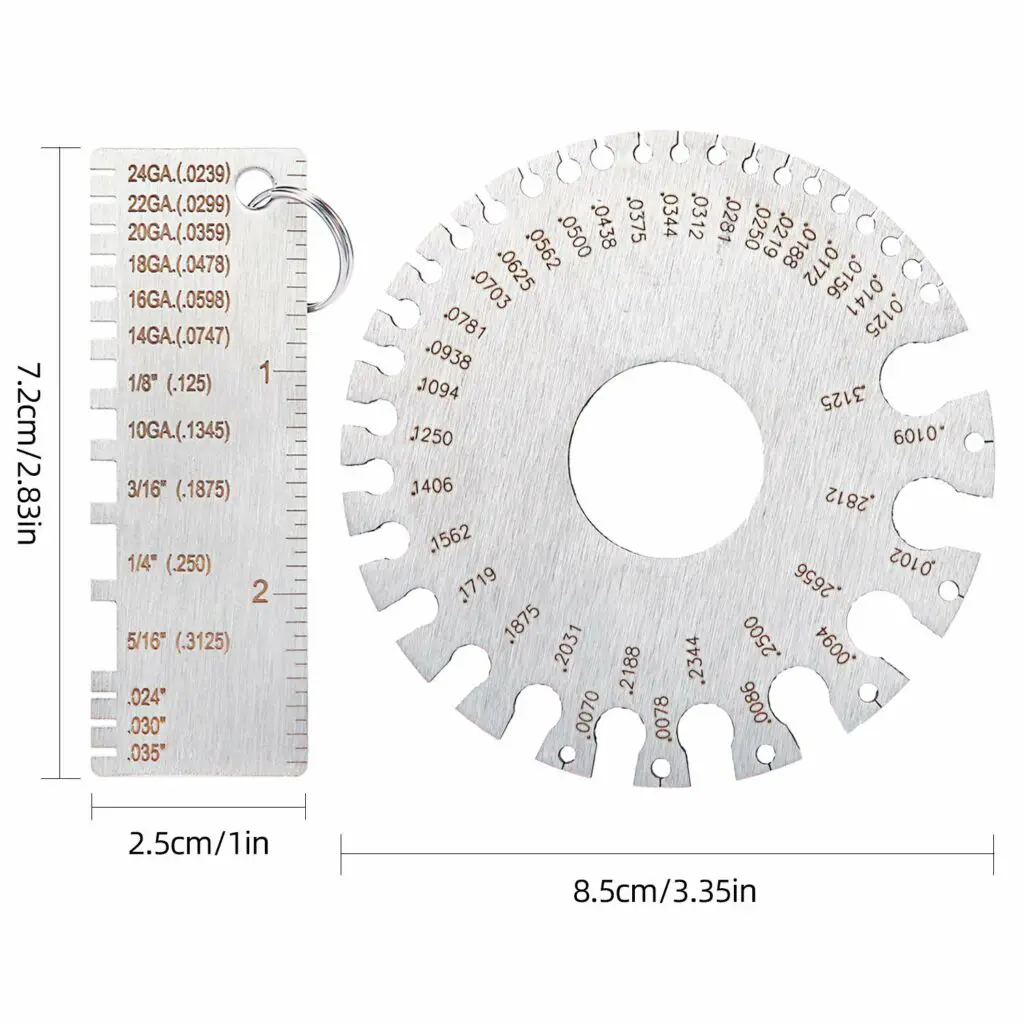

板仪用于评估金属薄板的厚度,并使用电线仪来检查电线直径。图片中的板块用于检查板厚度从0.24到5.0毫米,并且图中的金属丝表用于检查0.1至10 mm的电线厚度。

8.卡钳

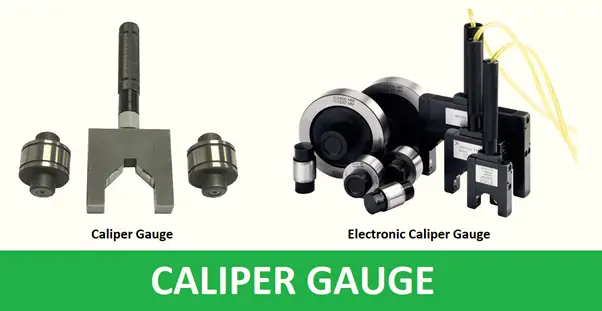

卡尺仪

卡尺用于测量零件的尺寸。在工业工厂中,它是使用最广泛的工具之一。它通常测量内部和外部测量值,并包括外部尺度进行比较。

卡尺有多种形状和尺寸。

内部卡尺

内部卡钳用于测量对象的内部尺寸。

外尺

外部卡钳用于测量对象的外部尺寸。

分层卡钳

指南针,分隔器和卡尺是具有两条腿在顶部旋转的工具,可用于测量或传输微小的距离。

奇怪的腿卡钳

它有两条腿,其中一条弯曲为阶梯式表面。奇怪的腿卡钳(雌雄同体卡钳)主要用于平行于金属(或塑料)的边缘线 - 类似于木匠使用标记表的方式。通过最初确定圆盘的半径,然后从周围的各个地方涂抹许多弧线,可以使用奇数腿来确定光盘的中心。多个弧线将环绕一个小区域,中心必须在该区域中确定中心。

游标卡尺

游标卡钳是一种工具,用于计算线性尺度上两个点之间的距离。它可用于测量外部,内部和深度的测量值。

至少计数在模拟游标卡钳上为0.02毫米,而数字游标卡尺上的最少数为0.01毫米。

千分尺卡尺

对于精确的测量,使用千分尺,使用卡尺。顾名思义,它的计数最低为0.001毫米或一微米。

各种品种的微米用于验证内部,外部和深度尺寸。

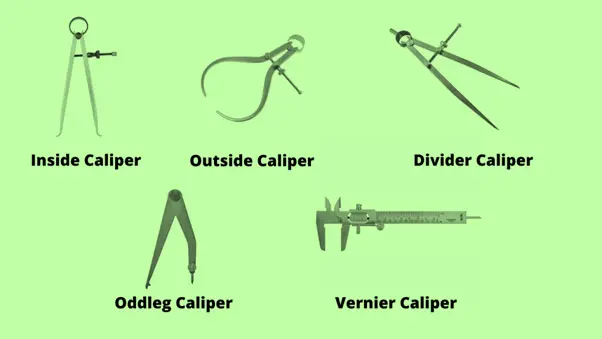

卡尺计的类型

9.拨号量表

千分表

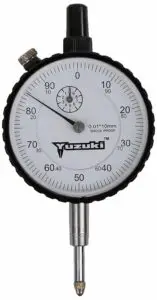

析出表是一种指示量表,具有多种数量的计数。柱塞表盘和小狗表盘测量表是两种类型的表盘仪表。

析出仪是一种工具,用于测量对象与预期规范的偏离程度。

拨号仪用于评估表面曲线,压力和其他参数。

10.高度计

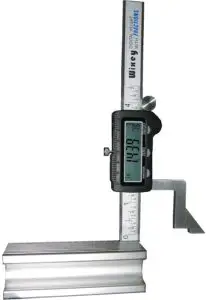

高度计

高度计用于确定不同项目的高度。它使用船尾,拨号指示器和其他工具使用。

高度计的最低计数范围为0.1 mm至0.01毫米。

维持仪表状况清单

  1. 在校准标签上,检查校准状态。必须对仪器进行校准,并且到期日必须晚于现在。
  2. 苯溶液或任何其他清洁溶液可用于清洁仪表。
  3. 将仪表放在适当的盒子或位置。
  4. 仪表必须保持距离振动源的距离。
  5. 将仪表远离阳光,远离严重的热量。

仪表的优势

  1. 他们独立于错误。
  2. 在电力方面,它们是便携式和独立的。
  3. 它们易于设置,不需要任何其他设备。
  4. 可以通过多种方式检查尺寸。
  5. 它们比测量设备更实惠。
  6. 他们保持一套标准。
  7. 可以更快地检查产品是否在其规定的限制之内。8.对操作员能力的依赖较少,因此结果不受操作员判断的影响。
  8. 可以一次检查产品的多个维度以及圆度,锥度等属性。

仪表的缺点

  1. 研讨会的规格可能会拒绝在工作公差限制范围内的某些组件。结果,必须在接受之前再次使用检查仪进行检查。
  2. 当使用检查量规评估组件时,可以允许在工作公差极限之外的某些组件。
  3. 由于车间和检查仪的公差区域不同,因此必须单独构建它们。
  4. 产品尺寸的确切值未知。
  5. 随着时间的流逝,仪表的准确性由于磨损而恶化。

在这里,我们了解了不同类型的仪表,它们的用途,应用,优势和缺点。如果您发现此信息有用,请不要忘记喜欢并分享。
