结构中的支持类型

在本文中,您将了解不同的支架类型用于结构。基本上有三种类型的支撑,这些是滚子,固定和固定支撑。有第四个支持也称为简单的支持,它通常不用于结构。每个支持都有自己的应用领域。支持在结构中使用支持以提供稳定性和强度。结构中使用的各种类型的支持是:

1.滚轮支架
2.固定支持
3.固定支架&
4.简单支撑

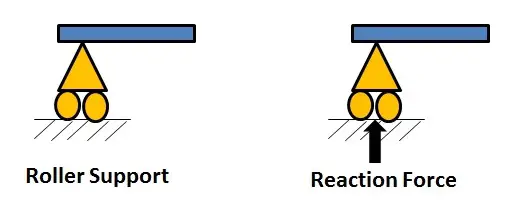

1.滚轮支架

它是一个支架,可以沿其所在的表面自由旋转和平移。安装滚柱支架的表面可以是水平、垂直和倾斜的。

  • 滚子支承只有一个反作用力,这个反作用力垂直于表面并远离表面。辊子支撑提供的反作用力如上图所示。
  • 滚子支撑件不能抵抗横向载荷(横向载荷是主要部件是水平力的现场负载)。它们只抵抗垂直载荷。
  • 滚轴支撑的最好例子是溜冰鞋。溜冰鞋能抵抗站在上面的人的垂直负荷。当人员施加横向荷载时,它开始平移。平移是由于其无法抵抗横向荷载。

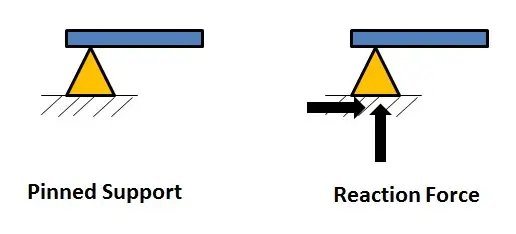

2.固定支架

它是一种能抵抗水平和垂直荷载,但不能抵抗力矩的支架。

  • 固定的载体具有两个支持反应,这些反应是垂直和水平反应。它允许结构构件旋转但不允许在任何方向上平移。固定的支撑件允许在一个方向上旋转并抵抗任何其他方向的旋转。
  • 固定载体的反应显示在上述图中。
  • 固定的支撑件也称为铰链载体。
  • 最好的例子,我们可以看到固定的支持是我们的房子门窗和我们的膝关节。在这里,旋转发生在一个方向上,但平移运动受到限制。

另请阅读:

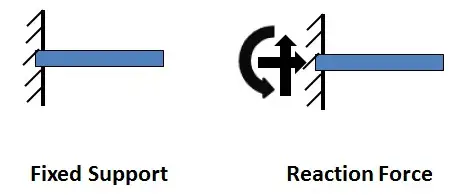

3.固定支架

它是一种能够抵抗所有类型的载荷等的支撑,即水平,垂直和时刻。固定支撑不允许旋转和平移运动到结构构件。

  • 固定支架也称为刚性支撑。
  • 在固定载体中作用的反应示于上面给出的图中。
  • 固定在混凝土基座上的旗杆是固定支架的最佳例子。其他固定支架的例子有街道上的电线杆、墙上的支架、钢结构中所有的铆接和焊接接头等。
  • 与所有其他支架相比,它为结构提供了更大的稳定性。

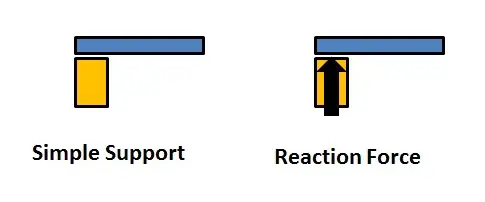

4.简单支撑

当结构构件必须靠在外部结构上时,使用简单支撑。这些类型的支架在日常生活中没有得到广泛的应用。它类似于滚柱支架。

  • 简单支撑只抵抗垂直力或荷载,而不抵抗水平力。
  • 放在两个混凝土块上的木盘是简单支撑的最好例子。

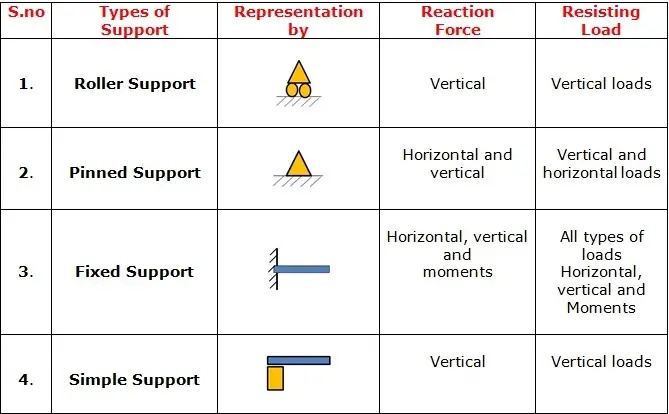

表格形式的不同类型支架汇总

这是所有关于各种类型的支持,如辊,销,固定和简单的支持。如果您发现任何遗漏或不正确的地方,请评论我们。如果你觉得这篇文章有用,那就分享吧。
