拉蒙特锅炉主要部件、工作原理及优缺点示意图

什么是拉蒙特锅炉?

拉蒙特锅炉是一种高压、强制循环、内燃式水管锅炉。一个外部泵是用来循环的小直径水管内的水锅炉. 这个锅炉是沃尔特·道格拉斯·拉蒙特在1925年发明的,当时这个锅炉被发明用于船舶。

工作原理

它的工作原理是在锅炉内的水强制循环的帮助下离心泵. 它的工作完全取决于泵。离心泵使蒸汽和水的混合物通过锅炉的小直径管道循环。

主要部件或结构

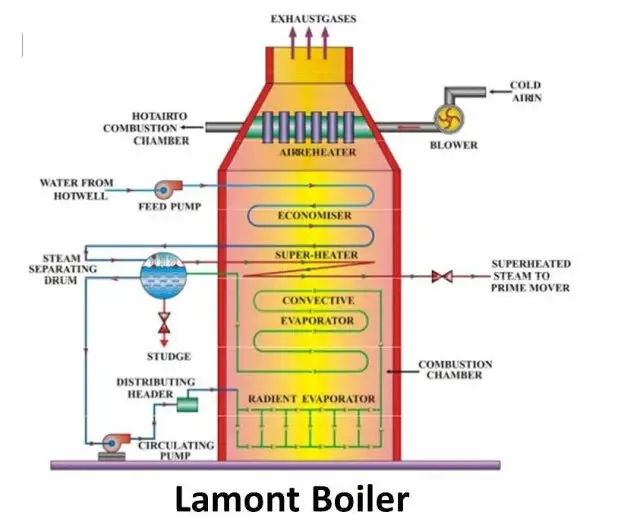

拉蒙特锅炉

拉蒙特锅炉的主要部件有:

1.给水泵:

它从热井向锅炉供水。

2.省煤器:

它在一定程度上提高了给水的温度。

3.分汽包:

正如它的名字所示,蒸汽分离鼓将蒸汽从水中分离出来。蒸汽在汽包的上部收集,水在汽包的下部收集。

4.循环泵:

它是由涡轮驱动的离心泵。它将水从分汽包循环至辐射过热器、对流过热器的小直径管,然后返回分汽包。

5.辐射蒸发器:

它在辐射的帮助下蒸发水蒸汽混合物。

6.对流蒸发器:

它通过对流换热方式将水蒸汽混合物转化为饱和蒸汽。

7.过热器:

它将蒸汽过热到所需的温度,以便撞击涡轮叶片。

另请阅读:

拉蒙特锅炉的工作原理

  • 在拉蒙特锅炉中,给水泵使锅炉省煤器中的水循环。节能器把水加热到一定程度。水从省煤器进入分汽包。
  • 水和蒸汽的混合物从蒸汽分离罐通过外部离心泵强制循环通过辐射蒸发器。在强制循环中,水通过管道的循环压力比自然循环的压力大。
  • 辐射蒸发器加热水并将其转化为蒸汽。形成辐射蒸发器的水蒸汽混合物通过对流蒸发器。在这里,流体的温度升高,大部分水被转化为饱和蒸汽。然后饱和蒸汽进入蒸汽分离器。
  • 名称所示的蒸汽分离器将蒸汽与水分离。蒸汽在汽包的上部被收集起来。蒸汽从蒸汽分离器汽包通过过热器。过热器将蒸汽的温度提高到所需的水平。最后,过热蒸汽要么被输送到集汽包,要么被用来撞击汽轮机的叶片。
  • 该锅炉的工作压力、温度和容量分别为170巴、773 K和50吨/小时。

优势

(i) 是的。它很容易启动。
(二)。高蒸汽发电能力(约50吨/小时)
(三)。它有很高的传热率。
(四)。该锅炉可与自然循环锅炉重新组装。
(v) 是的。它的设计很简单。

缺点

(i) 是的。这台锅炉的管子表面有一个气泡。这降低了向蒸汽的传热速率。
