本森锅炉—结构、工作原理及优点,附图表

本森锅炉是什么?

本森锅炉是一个高压,无鼓,超临界,水管蒸汽锅炉强制循环。这个锅炉是马克·本森在1922年发明的。该锅炉是一种超临界锅炉,其中给水被压缩到超临界压力,从而防止在水管表面形成气泡。气泡不会形成,因为在超临界压力下,水和蒸汽的密度变得相同。马克·本森首先提出了在超临界压力下将水压缩后再加热到锅炉的想法,因此水的潜热降到零。当水的潜热降至零时,水直接变成蒸汽而不形成气泡。

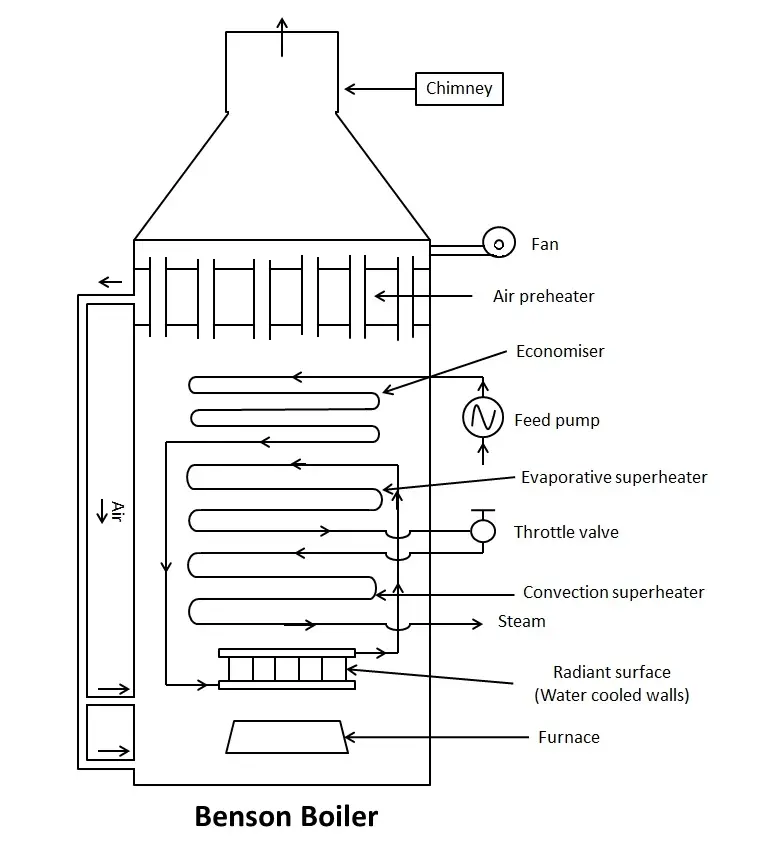

结构或主要部件

本森锅炉的主要部件有:

本森锅炉

1.空气预热器

它在空气进入熔炉前预热空气。预热空气提高了燃料的燃烧效率。

2.节能器

它把水加热到一定的温度。

3.辐射过热器

它是用燃烧的燃料产生的辐射加热水的过热器。它把温度提高到超临界温度。

4.对流蒸发器

它蒸发过热的水并将其转化为蒸汽。它是通过热烟气向水的对流传热来实现的。

5.对流过热器

它使蒸汽过热到所需的温度(接近650摄氏度)。

6.熔炉

它是燃料燃烧的地方。

7.给水泵

它用于在225巴的超临界压力下向锅炉内供水。

另请阅读:

工作原理

它的工作原理是水的压力增加到超临界压力(即高于225巴的临界压力)。当水的压力增加到超临界水平时,水的潜热变为零,因此它直接变成蒸汽而不沸腾。这样可以防止在管子表面形成气泡。

本森锅炉的运行

  • 在本森锅炉中,给水泵将水的压力提高到超临界压力,然后进入节能器。
  • 水从节能器进入辐射加热器。在这里,水通过辐射吸收热量,部分转化为蒸汽。温度几乎上升到超临界温度。
  • 之后,蒸汽和水的混合物进入对流蒸发器,在那里它被完全转化为蒸汽,并可能过热到一定程度。最后通过过热器得到所需的过热蒸汽。
  • 这些过热的蒸汽被涡轮机或发动机用来发电。

优势

锅炉的各种优点是

  • 这是一个无鼓式锅炉,因此这种锅炉的重量比其他锅炉轻20%锅炉类型.
  • 它很轻。
  • 占地面积小,便于安装。
  • 由于使用直径较小的管子,爆炸危险几乎可以忽略不计。
  • 它可以很容易地在15分钟内启动。
  • 它避免了由于水的超临界压力而形成气泡。
  • 交通很方便。
  • 这种锅炉的热效率可达90%。

应用

这种超临界锅炉用于不同的工业生产蒸汽以生产电力或机械动力。本森锅炉的平均工作压力、温度和容量为650摄氏度、250巴和135吨/小时。
