巴布科克和威尔科克斯锅炉是什么完整的解释

在这篇文章中,您将了解巴布科克和威尔科克斯锅炉-主要部件,工作,优点和应用程序的缺点。这种锅炉一般用于生产高压蒸汽,这种高压蒸汽用于发电行业发电。它也用于需要高压蒸汽的区域。所以,让我们开始我们的旅程,做一个详细的研究。

巴布科克和威尔科克斯锅炉是什么?

它是一种卧式滚筒轴、自然通风、自然循环、多管、静止、高压、固体燃料燃烧、外燃水管锅炉。

它是乔治·赫尔曼·巴布科克和斯蒂芬·威尔科克斯在1967年发现的,以发现者的名字命名为巴布科克和威尔科克斯锅炉。

主要部件施工

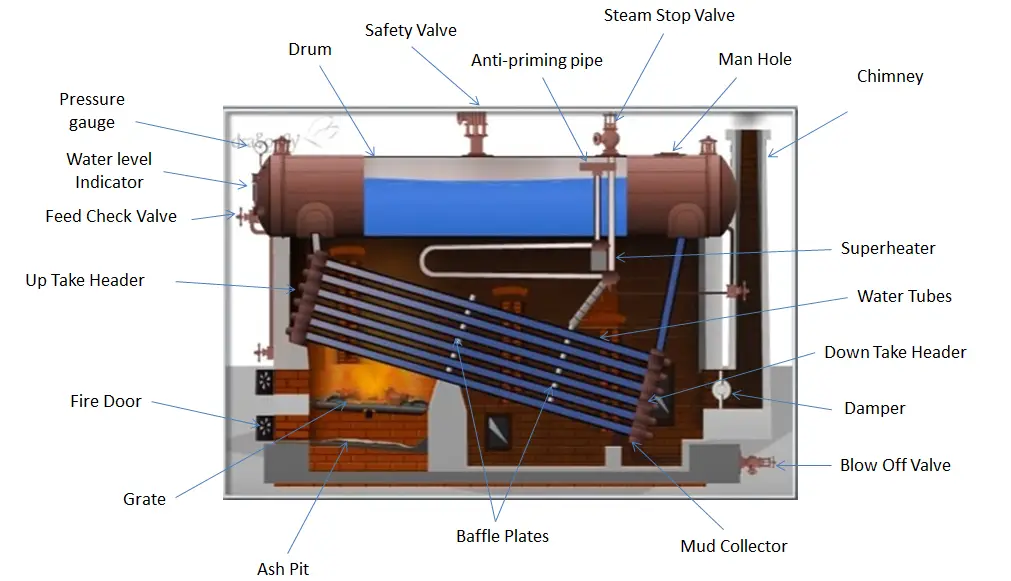

巴布科克和威尔科克斯锅炉1

图像源

巴布科克和威尔科克斯锅炉的主要部件如下

1.滚筒:

它是水平轴的汽包,装有水和蒸汽。

2.下取头:

它位于锅炉的后端,将水管连接到汽包的后端。它从桶里取水。

3.上卷头:

它位于锅炉前端,并与汽包前端相连。它把蒸汽从水管输送到汽包。

4.水管:

它们是水在其中流动并转化为蒸汽的管子。它把热烟气中的热量交换到水里。与水平方向成10-15度角。由于其倾斜,水管没有完全充满水,水和蒸汽很容易分离出来。

5.挡板:

在水管之间有挡板,它允许热烟气从炉膛中曲折移动。

6.防火门:

它用来点燃炉中的固体燃料。

7.炉排:

它是固体燃料燃烧的基础。

8.泥浆收集器:

它位于下降集管底部,用于收集水中的泥浆。

9.进料止回阀:

它是用来往桶里加水的。

10.阻尼器:

它调节锅炉中的空气流量。

另请阅读:

各种各样的锅炉安装和附件在这种锅炉中使用的是:

  1. 过热器:它将饱和蒸汽的温度提高到所需的温度,然后再从蒸汽截止阀排出。
  2. 压力表:用于检查锅炉汽包内的蒸汽压力。
  3. 水位指示器:它显示了桶内的水位。
  4. 安全阀:它是当锅炉汽包内的蒸汽压力上升到安全水平以上时起作用的阀门。它打开并释放环境中的多余蒸汽,以将所需压力保持在环境中
    锅炉。

巴布科克和威尔科克斯锅炉的工作

巴布科克和威尔科克斯锅炉1

现在让我们一步一步地讨论一下巴布科克和威尔科克斯锅炉的工作情况。

  1. 首先,水开始从汽包通过下集管进入水管。
  2. 倾斜水管中的水被热烟气加热。炉排上的燃煤产生热烟气,在挡板的帮助下被迫以之字形移动。
  3. 当热烟气与水管接触时,它与水交换热量并将其转化为蒸汽。
  4. 产生的蒸汽向上移动并通过吸收集管,在锅炉汽包的上部收集。
  5. 汽包内设有防透油管。该防透汽管过滤蒸汽中的水分,只允许干蒸汽进入过热器。
  6. 过热器接收来自防透汽管的无水蒸汽。它将蒸汽的温度升高到所需的水平,并将其输送到蒸汽截止阀。
  7. 来自蒸汽截止阀的过热蒸汽要么收集在汽包中,要么撞击蒸汽涡轮在美国发电蒸汽发电厂.

为了更好地解释巴布科克和威尔科克斯锅炉的工作原理,请观看以下视频:

应用

巴布科克和威尔科克斯锅炉通常用于发电行业生产高压蒸汽。这样产生的高压蒸汽被用来发电。

优势

  • 产汽量大。约为2000至40000千克/小时。
  • 它占用更少的空间。
  • 更换有缺陷的管子很容易。
  • 它是发电站中唯一用来产生大量热量的锅炉。
  • 吃水损失最小。
  • 检查这个锅炉类型可在工作期间随时进行。

缺点

  • 维护成本高。
  • 它不太适合不纯和沉积水。如果是不纯水和沉积水,水垢可能沉积在管道中,从而导致管道过热和爆裂。这就是为什么在进入锅炉之前必须进行水处理。
  • 工作需要连续供水。在这种情况下,如果给水不连续供应,即使是很短的时间,锅炉过热。在Babcock和Wilcox锅炉运行期间,必须仔细观察水位。
