齿轮的类型-完整的解释

在这篇文章中,我们将学习不同的齿轮类型用来把能量从一个轴传送到另一个轴。根据不同的标准获得的各种齿轮类型有正齿轮、斜齿轮、螺旋齿轮、锥齿轮、齿条和小齿轮等。这里我们将简要讨论每种类型。齿轮主要用于将动力从一个轴传递到另一个轴。齿轮的分类是在以下基础上进行的:

1.基于齿轮轴的排列

(i)平行齿轮

如图所示,当两个平行共面轴由齿轮连接时,所使用的齿轮类型称为正齿轮。齿轮的排列方式称为正齿轮传动。正齿轮的齿与轮轴平行。
例子:正齿轮、斜齿轮、双斜齿轮(人字齿轮)

(二)啮合齿轮

当两个不平行或相交但共面轴由齿轮连接,如图所示,上面所给的被称为锥齿轮。这样的安排被称为斜齿轮传动。
例子:伞齿轮,斜伞齿轮,人字齿轮。

(三)不相交不平行

当不相交和非平行即非共面轴是由齿轮连接,如图所示,上面被称为斜锥齿轮或螺旋齿轮。这种排列方式称为斜斜齿轮传动或螺旋齿轮传动。
例子:螺旋齿轮。

2.基于齿轮的外围速度

(i)低速:

速度小于3米/秒的齿轮称为低速齿轮。

(ii)中速:

速度在3米/秒到15米/秒之间的齿轮称为中速齿轮。

(iii)高速:

速度大于15米/秒的齿轮称为高速齿轮。

还读:

3.论齿轮传动的基本类型。

(i)外部传动装置

当两轴齿轮对外啮合如上图所示时,则该齿轮称为外齿轮。在外部齿轮装置中,较大的两个啮合齿轮称为正齿轮或齿轮,较小的称为小齿轮。在外部传动装置的两个轮子的运动总是不一样的(即,如果一个顺时针移动,另一个将在逆时针方向移动)。

(ii)内部传动装置

当两个轴的齿轮相互啮合,如图所示,然后它被称为内部传动。在内部齿轮装置中,较大的两个轮子被称为环形轮,较小的轮子被称为小齿轮。内部传动装置中两个轮子的运动总是一样的(即,如果一个轮子顺时针运动,另一个轮子也会顺时针运动)。

(iii)齿轮齿条

有时会发生什么,一个轴的齿轮啮合外部和内部的齿轮在海峡线(即海峡线也定义为无限半径的车轮)。这种类型的齿轮被称为齿轮齿条。在齿条和小齿轮类型的齿轮,直线齿轮被称为齿条和圆形齿轮被称为小齿轮。齿条齿轮用于将直线运动转换为旋转运动,反之亦然。

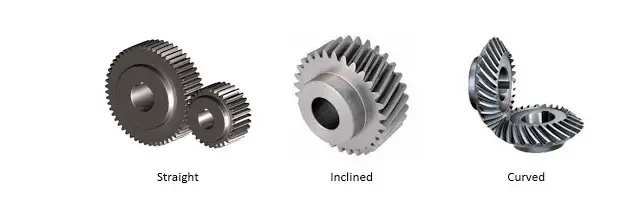

4.基于齿轮上齿的位置。

(我)直

直齿轮在轮缘表面有直齿。例如正齿轮。

(2)斜

斜齿轮在轮缘表面有斜齿。例如:斜齿轮。

(3)弯曲

弯曲齿轮在车轮表面有弯曲的齿。例如:螺旋齿轮。

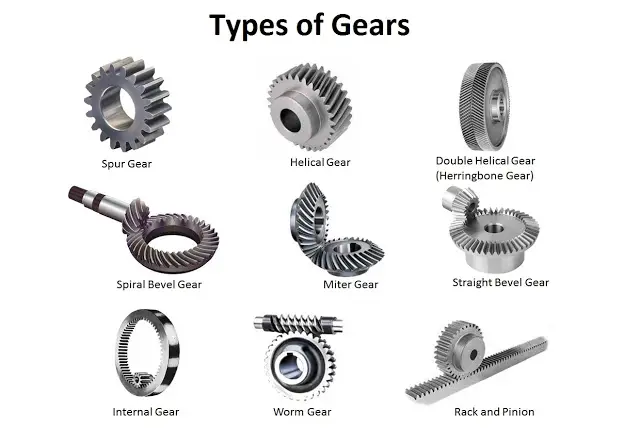

齿轮类型

还读:

现在我们将逐一详细讨论齿轮的每一种分类。

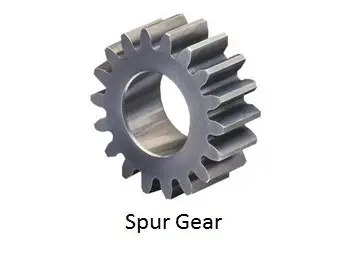

1.正齿轮

正齿轮

正齿轮是所有类型齿轮中最简单的齿轮,易于制造。它有与轮轴平行的直齿。它是用来在平行轴之间传递动力的。每次只有一个直齿齿轮啮合。它通常用于速度降低或增加,定位系统的分辨率和精度增强,扭矩倍增。它在运行时产生噪音。

2.螺旋齿轮

斜齿轮

斜齿轮在车轮表面有倾斜的齿(与齿轮表面成一定角度切割的齿)。与正齿轮相比,它的操作更平稳、更安静。它最常用于传动变速箱

斜齿轮又可进一步细分为两种类型

(i)单斜齿轮

它是在其轮面上有一个倾斜齿的齿轮。单斜齿轮具有轴向推力。

(ii)双螺旋齿轮或人字耳

双斜齿轮

人字齿轮是一种类型的双斜齿轮,其中有两个斜齿轮的对立面的组合。如果我们从顶部比这个齿轮上的每个螺旋槽看起来像一个V字。人字或双斜齿轮有零轴向推力,这不是这样与单斜齿轮。与斜齿轮不同的是,它具有平稳传递动力的优点,因为它一次啮合两个齿。

3.锥齿轮

这些齿轮在两个不平行或相交的轴之间传递动力。这些类型的齿轮最常用于汽车的差速器驱动。

伞齿轮进一步分类为

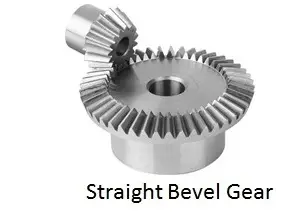

(i)直伞齿轮

直伞齿轮

这个齿轮有直齿,锥形节面,并逐渐向顶点。

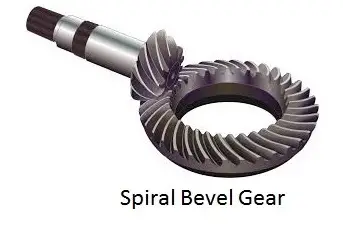

(ii)斜锥齿轮或螺旋锥齿轮

螺旋伞齿轮

这是弯曲的牙齿在一个角度,允许逐渐和平滑的接触牙齿。

(iii)零级锥齿轮

这些齿轮类似于锥齿轮,但它有一个螺旋角为零的曲线齿,所以齿的两端对准轴。

准双曲面锥齿轮

这些类型的齿轮类似于螺旋锥齿轮,但节面是双曲的,而不是锥形的。

(v)人字齿轮

斜齿轮

这是一种类型的锥齿轮,其中两个轴相交于直角彼此。它被用来以直角传输能量。

4.内部传动装置

内齿轮

在内齿轮传动中,两个齿轮在内部相互啮合。

5.外齿轮传动装置

外齿轮传动装置

在外部齿轮传动中,两个轴与外部相互啮合的齿轮连接。

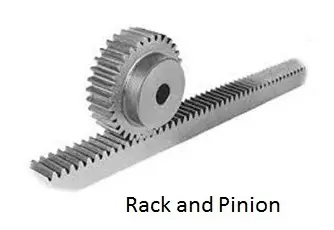

6.齿轮齿条

齿轮齿条

在齿条齿轮中,轴与直线齿轮在外部和内部啮合。圆形齿轮被称为小齿轮和直线齿轮被称为齿条。齿条齿轮如下图所示。

7.蜗轮

蜗轮

一个蜗轮是两个齿轮的安排,其中一个齿轮被称为蜗轮(螺旋齿轮的形式)与蜗轮(类似于正齿轮)啮合。这两个元件称为蜗杆和蜗轮。蜗杆齿轮用于印刷机,船舵和轧钢厂蜗杆传动锯等。

这都是关于用于从一个轴到另一个轴的动力传输的齿轮类型。如果您对此有任何疑问,请评论我们。如果你觉得这篇文章信息丰富,有用,请分享并喜欢我们。
