科克伦锅炉——主要部件、工作原理、优缺点

什么是科克伦锅炉?

科克伦锅炉是一种立式滚筒轴、自然循环、自然通风、低压、多管、固体燃料燃烧、内燃式火管锅炉。它是简单立式锅炉的改进形式。在这个锅炉里,火管是水平放置的。这个的效率锅炉比简单的立式锅炉好得多。

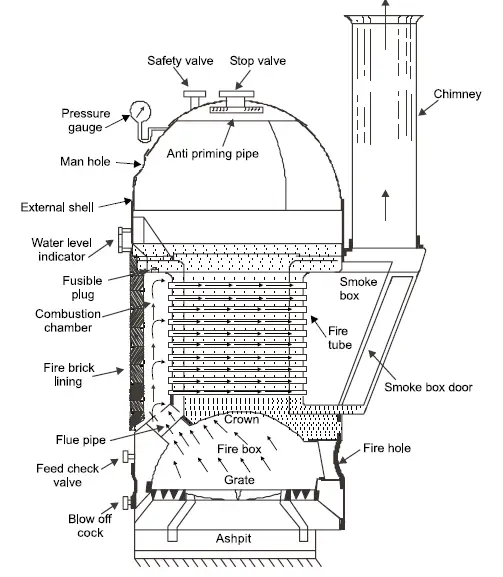

主要部件及结构

1.外壳:

它有一个垂直轴圆柱形圆筒,顶部有一个半球形圆顶壳。

2.炉排:

它是固体燃料燃烧的平台。

3.燃烧室:

燃料在燃烧室内燃烧。

4.消防管:

科克伦锅炉有多管火管。来自燃烧室的热烟气通过这些火管进入烟盒。火管有助于热烟气与水的热交换。

5.防火孔:

它是用来点燃炉内燃料的孔。

6.熔炉:

它位于锅炉底部。熔炉是燃烧所有燃料的地方。没有炉子,这台锅炉是不可能工作的。

7.烟囱:

烟囱附在烟盒上。它将烟雾转移到环境中。与其他锅炉相比,烟囱的尺寸很小。

8.耐火砖衬里。

燃烧室内有耐火砖衬里,有助于燃料的燃烧。

9.人孔:

设有检修孔,用于锅炉内部的清洗和检查。

10.烟道:

它是连接燃烧室和燃烧室的小通道。热气通过烟道进入燃烧室。

其他锅炉安装件和附件该锅炉的附件包括:

1.压力表:它测量锅炉内的蒸汽压力。
2.安全阀:当锅炉内的蒸汽压力达到安全水平以上时,它就会排出多余的蒸汽。
3.水位计:科克伦锅炉的水位位置由水位指示器指示。
4.截止阀:截止阀用于在需要时将蒸汽输送到所需位置。否则,它会停止锅炉中的蒸汽。
5.排污阀:用于吹除锅炉水中沉淀的杂质、泥和沉淀物。

另请阅读:

Cochran锅炉的工作原理

  • 在科克伦锅炉中,燃料首先被插入燃烧室并放在炉排上。燃料通过锅炉右底部的火孔点燃。
  • 燃料在燃烧箱中燃烧,由于燃料的燃烧,冒出烟和热烟气。热烟气通过烟道进入燃烧室。
  • 热气从燃烧室进入火管。消防水管被水包围着。管内的热烟气将热烟气中的热量交换到水。由于热交换,水的温度开始升高,并转化为蒸汽。产生的蒸汽向上上升,在半球形穹顶的锅炉顶部收集。在锅炉顶部安装一个防透汽管,将水和蒸汽分开,使之成为干蒸汽。然后,干蒸汽通过蒸汽截止阀传输至涡轮机。
  • 热烟气和烟气在换热后进入烟盒。燃烧的气体和烟雾从烟盒通过烟囱排放到大气中。
  • 燃烧的燃料被转移到灰坑。锅炉左底设有排污阀,用于将炉水中的杂质、泥沙等排出。
  • 燃烧室顶部还设有易熔塞。当燃烧室温度超过允许水平时,易熔塞熔化,通过燃烧室的水进入锅炉炉膛并停止燃烧。这样既能防止重大火灾事故的发生,又能保护锅炉不受损坏。
  • 各种锅炉安装和附件附在锅炉上,以确保其高效工作。

优势

(一)初始安装成本低。
(二)占地面积小。
(三)易于操作和处理。
(四)科克伦锅炉运输方便。
(五)它可以使用所有类型的燃料。

缺点

(一)蒸汽生成率低。
(二)检修难度大。
(三)由于垂直设计,其安装需要较高的室头。
(四)它的压力范围有限。
