往复泵-主要部件、类型、工作原理、优缺点及应用

什么是往复泵?

往复泵是将机械能转化为液压能的液压机械。它通过将液体吸入一个装有往复活塞的气缸来完成这项工作,往复活塞对液体施加推力并增加其液压能(液体的压力能)。它是一种由活塞或柱塞组成的容积泵。活塞存在于作往复运动的气缸中。它用于在较高压力下输送相对少量水的地方。

主要部件

往复泵的主要部件如下:

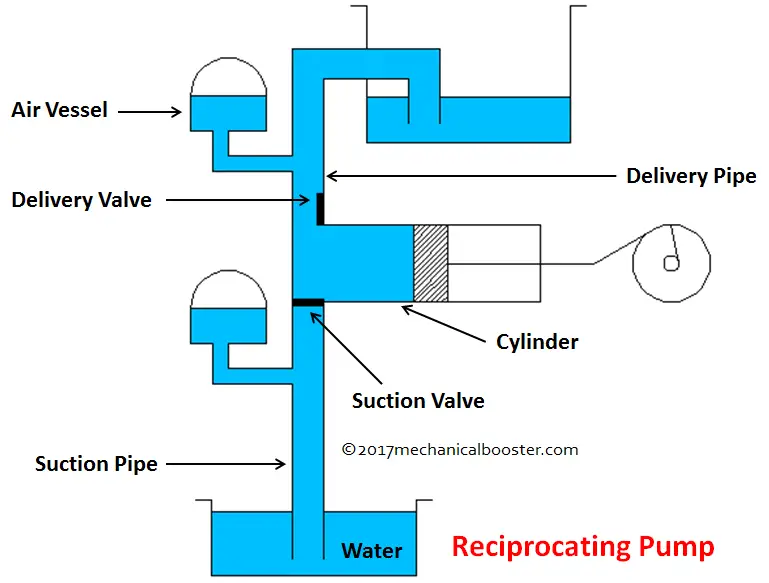

往复泵主要部件

1.带有活塞、活塞杆、连杆和曲柄的气缸。
2.吸入管,
3.输送管,
4.吸入阀,
5.输送阀和
6.空气容器。

让我们详细讨论一下这些部分

1.带有活塞、活塞杆、连杆和曲柄的气缸

圆筒用来吸水并将水输送到所需的位置。活塞在气缸内执行往复运动(前后运动)。活塞通过连杆与曲轴相连。外部电源用于驱动气缸内的活塞。当活塞向后移动时,它吸入气缸中的液体;当活塞向前移动时,它将气缸中的水输送到所需的位置。

2.吸入管

顾名思义,它是用来把水从储水罐吸到钢瓶里的。它把泵的入口和水箱连接起来。

3.输送管

它是一个用来将水从钢瓶输送到所需位置的管道。它将泵的出口连接到要输送水的水箱。

4.吸入阀

它是一个位于泵吸入侧的阀门。它在将水从水箱吸入钢瓶时打开,在压缩液体时保持关闭。

5.输送阀

它是一个阀门,位于输送侧,在液体压缩时打开,从水箱吸水时保持关闭。

6.空气容器

往复泵中的空气容器用于获得均匀的排放速率。它设置在吸入和输送侧,并连接至吸入和输送管。

另请阅读:离心泵——工作原理、主要部件及应用

往复泵类型

根据工作来源和运行机制进行划分。

根据工作来源分为

1.简单手动:自行车轮胎充气泵。
2.动力驱动:深井泵

以机制为基础

1.单作用往复泵:在这种情况下,只有活塞的一侧接合以排出液体。活塞式注射器。

2.双作用往复泵:在这种情况下,活塞的两侧接合以排出液体。在活塞的每个行程中,同时进行两个过程,即吸入和排出。它由两个进水管和两个出水管组成

工作

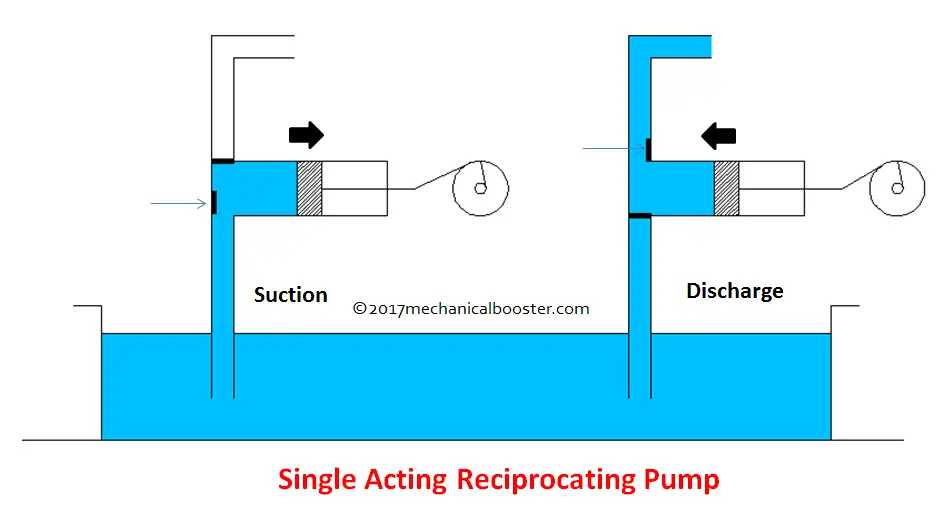

单作用往复泵

单作用往复泵

在吸入冲程中,活塞向后移动,从而打开吸入阀,使水进入气缸。在吸入过程中,输送阀保持关闭,没有水通过它排出。
吸入冲程后,活塞向前移动,输出阀打开,吸入阀进入关闭位置。当活塞向前移动时,它对液体施加推力,液体开始通过输送管从气缸中逸出。从输送管道流出的水到达所需的目的地。

另请阅读:你必须知道的所有类型的涡轮机

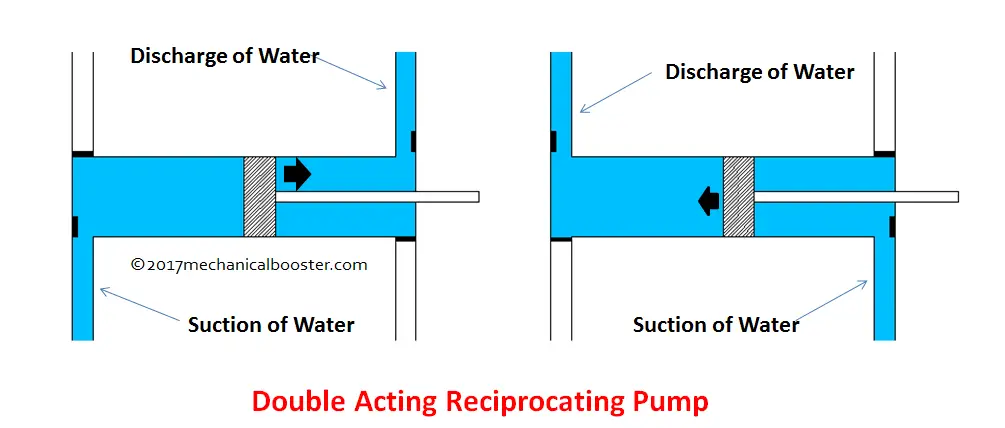

双作用往复泵

双作用往复泵

当活塞移到右侧时,如上图所示。以下过程在左侧和右侧进行。

在左侧:

吸入阀打开,输出阀关闭。水箱里的水被吸入钢瓶。

右侧:

吸入阀关闭,输出阀打开。在上一个冲程中吸入的水被排出汽缸。

与活塞向左侧移动的方式相同,液体从左侧排出,从右侧吸入。在活塞的每个行程中,液体的吸入和排出同时进行。如果吸入发生在右侧,则排出发生在左侧,反之亦然。

优势

1.出口压力高。
2.本泵不需要充注工艺。
3.具有较高的吸程。
4.也用于空气。

缺点

1.零件磨损较大,维修要求高。
2.低流速,即排放的水量低。
它们又重又大。
4.初始成本高。

应用

•用于要求高压力低排放率的场所。它主要用于输送水在大的高度,如深井。
•用于自行车轮胎充气。
