什么是散热器,如何制作?

今天,您几乎找不到没有使用电气组件的人。这要归功于技术进步并转移到数字时代。每个电子和电气组件都连接在通过一种电源操作的电路中。这导致元素内产生一定数量的热量。

许多参与电子零件制造的材料具有明显低的热量耗散功能。因此,组件的加热可能会导致电路的过早故障或降低系统的性能。

这是散热器进来的地方。它们通过吸收和耗散电气设备的热量来提供冷却优势。设计电气组件时,散热器总是在图片中,无论是LED照明,计算机还是其他电子设备。在本文中,我们将详细介绍散热器及其制作方式。

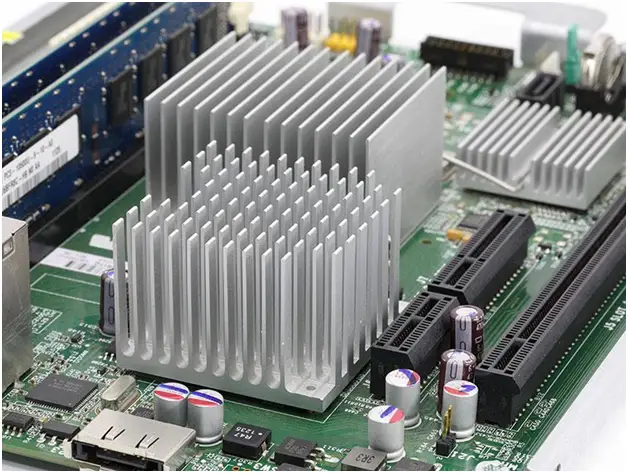

什么是散热器?

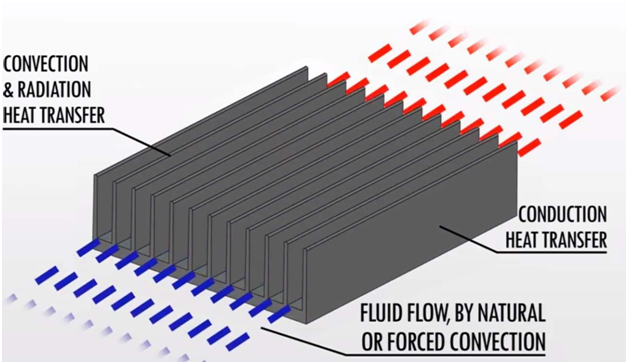

散热器定义

通常,散热器是电子设备或附着在电子组件上的组件,以散发不需要的热量。每当系统产生热量时,散热器都会逐渐转移热能并防止系统过热。因此,您可以说散热器有助于冷却电路组件。这样,系统可以更好,有效地运行寿命更长。

散热器基于傅立叶的热定律。每当人体具有温度梯度时,它只是指热量区域从较高温度区域转移到较低的温度区域。

因此,散热器从晶体管降低温度区域,例如空气,水或其他合适的介质。它通过传导,然后对流来做到这一点。实际上,您会发现用户将散热器称为散热器或冷却器。

日常使用中有各种类型的散热器。尽管这些组件在模型之间看起来很不一样,但它们大多具有共同的几个关键功能。

另请阅读:

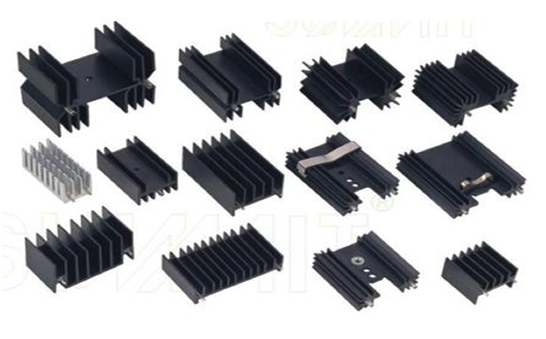

散热器的应用

散热器的应用

如前所述,几乎没有任何具有不使用散热器的电路的电子组件。散热器已经在冷却重要的计算机零件中发现了著名的应用。这样的PC组件包括CPU和GPU。在这种情况下,它带有一个冷却风扇,有助于进行耗散耗散过程。

但是,散热器的其他一些日常应用包括以下内容:

  • 动力晶体管散热器
  • 主板散热器
  • 继电器和固态散热器
  • 内部/外部笔记本电脑散热器
  • PCB散热器
  • 放大器的散热器
  • HVAC系统
  • 发电厂的散热器

散热器材料

制造散热器的最常见材料是铝合金材料。材料的选择通常取决于散热器的应用,其生产方法,预算和预期的热强度。

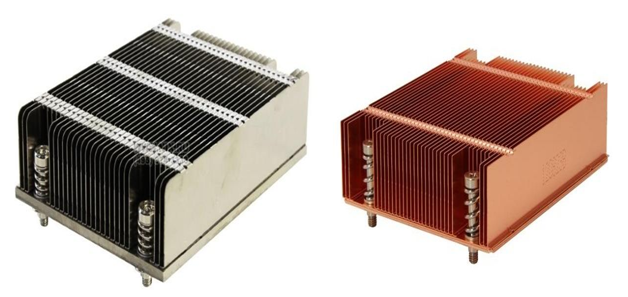

散热器材料

信用:懈怠新闻

铝散热器

铝合金为产生散热器的生产提供了最常见,最负担的地面。铝1050是一种合金,具有很高的导热率。但是,它具有低机械强度。最常用的合金是铝6060、6061和6063。机械性能

许多铝散热器的设计使它们可以通过一些薄金属鳍片升高。制造商通常将铝散热器称为挤出散热器。这是因为它们通常是由挤压制成的。然而,CNC加工服务,滑行和铸造也是其制造的实用方法。

铜散热器

在散热器方面,导热率至关重要 - 它是其传热的基础。这就是为什么铜是出色的散热器材料 - 提供出色的导热系数。铜是铝的两倍。它还具有其他一些使其有价值的功能。它们包括耐腐蚀性,耐磨性,抗菌素耐药性等。

但是,使用铜的缺点是其昂贵的性质。同样,它比铝更难形成。制造商通过滑冰或铣削。由于铜的延展性较低,因此不容易通过挤出来制作铜散热器。

如何制作散热器?

制造商如何制作散热器?生产方法通常取决于某些因素。这些因素通常包括散热器材料,对散热器的期望,其预期应用,热强度水平等。制造商的偏好和预算通常在制作散热器时发挥作用。

制造散热器通常涉及一系列生产技术。这些最受欢迎的技术包括以下内容:

挤压

这个工业过程涉及通过钢模型强迫热金属。这是一个标准过程,有助于通过变形获得铝合金的各个部分。

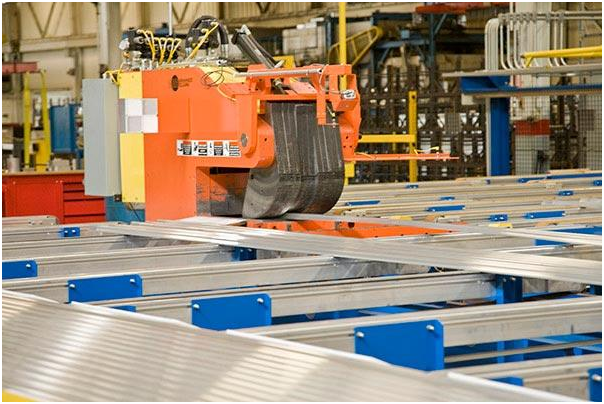

如何进行散热器

按下推动热金属方块。根据设计的类型,压力机的尺寸以及挤出机的功能,可以获得不同的形状。

这种制作散热器的方法是有效,快速且经济的。它也是铝制材料(如铝1050)的理想方法。在许多情况下,制造商在使用前阳极氧化挤出的铝散热器。

CNC加工

CNC加工服务还有助于创建Hi-Fin比率散热器。在这种情况下,CNC机器从一块金属块中切出材料。CNC机器上的切割盘会产生缝隙,其中热量逸出。

其他一些应用程序涉及从基础上切割和弯曲的FIN材料。使用CNC加工生产散热器,可确保获得具有足够自由的复杂几何形状的实现。但是,该过程的成本通常使它具有挑战性。

滑行

喇叭鳍和板鳍散热器是可用的一些散热器。滑冰是一种流行的方法,有助于制造这些散热器类型。它涉及将金属材料切成片 - 许多制造商将其称为围巾。

此方法可确保鳍比挤出更薄。鳍片也更加紧密地包装。此外,滑雪提供了一定程度的表面粗糙度。因此,组件的总表面积略有增加。

结论

散热器是电子设备的重要组成部分。因此,您必须根据自己的要求确保使用最佳类型。而且,材料选择至关重要。因此,您应该考虑所需的预算,设计需求和散热水平。最后,您应该始终选择最好的机械车间来帮助您的挤出或CNC加工服务。
