吕弗勒锅炉-结构，使用图表

吕弗勒锅炉是一种强制循环，高压，和水管锅炉与内燃炉。在该锅炉中，过热蒸汽的2/3用于蒸发鼓中的水的蒸发，剩余的1/3来自过热器的蒸汽用于涡轮机。蒸汽循环泵是用来循环蒸汽进入容器的锅炉．

工作原理

它的主要工作原理是利用过热器的过热蒸汽使给水蒸发。过热器产生的总蒸汽的2/3流入蒸发器鼓。过热蒸汽使给水变成饱和蒸汽。1/3的过热蒸汽用于涡轮做功。

还读:

• 拉蒙特锅炉-主要部件，工作，优点和缺点
• 科克伦锅炉-主要部件，工作，优缺点
• 巴布科克和威尔科克斯锅炉-结构，工作，应用，优点和缺点

结构或主要部件

吕弗勒锅炉的主要部件有

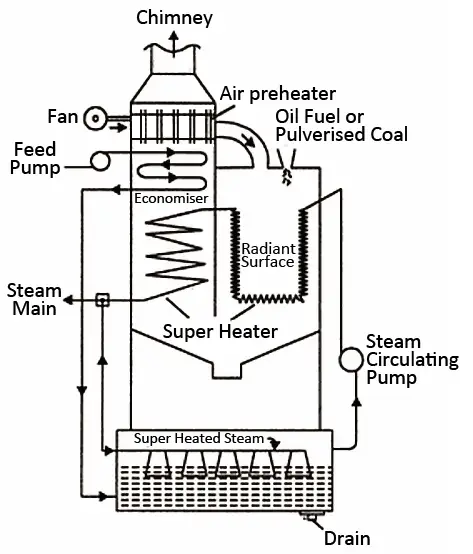

图片来源

节热器:

它在进入蒸发鼓之前对给水进行预热。

蒸发筒:

它被放置在锅炉的下部。它包含了混合喷嘴。在这里，给水在过热器过热蒸汽的帮助下转化为饱和蒸汽。

蒸汽循环泵:

它存在于蒸发鼓和辐射过热器之间。它使蒸汽循环进入锅炉。

辐射过热器:

它借助锅炉中燃烧燃料产生的辐射使蒸汽过热。

对流过热器:

对流过热器将蒸汽过热到所需的温度，即约500摄氏度。

混合喷嘴:

它存在于蒸发鼓内部。它将来自过热器的蒸汽与给水混合并将其蒸发。

还读:

• 机车锅炉。施工及应用
• 苏格兰船用锅炉结构，工作，优点，附图
• 本森锅炉-结构，工作原理及优点附图

吕弗勒锅炉的工作

• 在吕弗勒锅炉中，给水泵迫使水进入节能器。省煤器预热给水，然后给水被输送到蒸发器滚筒。
• 蒸发器鼓上有喷嘴。过热器中2/3的过热蒸汽进入蒸发器鼓的喷嘴，喷嘴将过热蒸汽与给水混合。这就把给水变成了饱和蒸汽。然后，饱和蒸汽被蒸汽循环泵从蒸发鼓中抽出，并允许它通过辐射过热器。
• 辐射过热器借助燃料燃烧产生的辐射能使饱和蒸汽过热。辐射过热器管放置在炉内。热量通过产生的辐射传递到水中。在辐射式过热器之后，蒸汽被传递到对流式过热器。
• 对流过热器被放置在热烟道气的路径上。它将来自辐射过热器的蒸汽过热到大约500摄氏度，过热的蒸汽流到涡轮机和蒸发鼓。在该锅炉中，过热蒸汽的2/3部分用于将给水蒸发到蒸发鼓中，剩余的1/3部分流向涡轮机。
• 吕弗勒锅炉在温度500摄氏度、压力140巴的条件下，能产生100吨/小时的蒸汽。

优势

• 它可以用盐水产生蒸汽。
• 消除了锅炉管内沉积物沉积和结垢的问题。
• 它体积小巧。
